西门子plc编程电缆

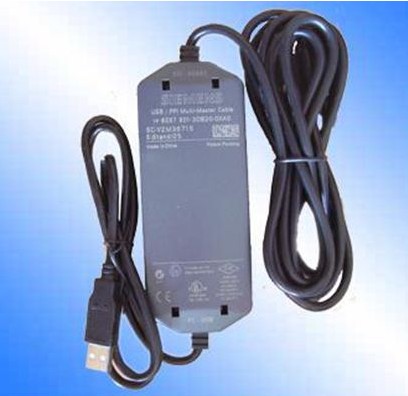

USB/PPI+ 是通过USB 接口提供串行连接及RS485 信号转换和PPI 协议转换的编程电缆，在电脑中运行的驱动程序控制下，将电脑的USB 接口仿真成传统串口（俗称COM 口），从而使用现有的各种编程软件、通信软件和监控软件等。本电缆的工作电源取自USB 端口和PLC 的编程口，转换盒上的发光二极管指示数据的收发状态。

　　USB/PPI+ 电缆是光电隔离的，适用于西门子S7-200 全系列PLC ，特别适合于干扰较大易损坏通信口的工业现场，电路中的各种保护措施保证了系统的安全运行。

特性及技术指标：

西门子plc编程电缆

• 支持USB/PPI+ 的操作系统：Windows2000/Windows XP （WinNT4/95/98/Me/DOS 不支持）

• 支持USB/PPI+ 的编程软件版本：STEP7 Micro/WIN V3.2 及以上版本

• 完全兼容USB V1.1 和USB CDC V1.1 规范

• USB 总线供电和PLC 编程口24V 供电

• 光隔离电压：1000VDC 或3500VAC

• 波特率：300bps ～1Mbps 标准波特率自动适应

• 支持UART 数据格式：数据位：8 ，停止位：1 、2 ，校验位：odd/even/no parity

• 支持长距离通信，最大通信距离2 公里（9600bps 时）

• 每台PC 只支持一根USB 编程电缆

• 工作温度：-20 ～+75 ℃

• 电缆长度：3 米，颜色：黑色

使用方法：

　　USB/PPI+ 编程电缆需要安装USB 设备驱动程序才能使用，这些驱动程序均包含在随产品发售的光盘上，安装方法请看驱动程序光盘上的说明文档资料，此处不再赘述。　

　　驱动程序安装完成后，在Windows 的设备管理器中将出现USB/PPI+ 编程电缆对应的COM 口，只需在编程软件或其它应用软件中选择该COM 口即可，接下来的使用同传统的RS232 口编程电缆完全相同。这里需说明的是本编程电缆不支持编程软件中本地通信口设置中的“ USB ”选项。
