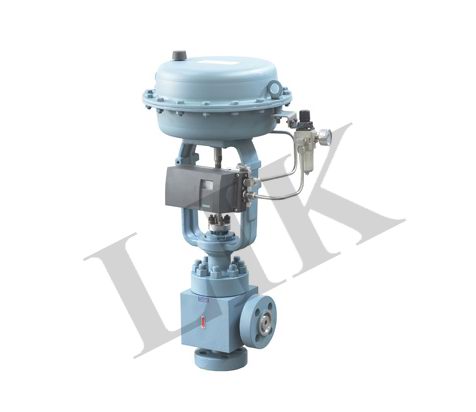

进口气动高压调节阀,进口气动超高温调节阀,进口超高压调节阀
德国莱克LIK品牌：进口气动高压调节阀，是专为高压系统设计的一种特殊阀门，与气动或电动〔配用电-气转换器〕调节仪表等配合，用于化工、石油、电力等工业部门生产过程的自动调节和远程控制。
结构特点
1）由气动薄膜执行机构和高压调节阀两部分组成
2）结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命。
3）由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器。
4）动作来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
技术参数
进口(LIK)气动高压调节阀技术参数 | ||||||||||||||
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
笼式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
公称压力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座式、笼式单座 | |||||||||||||
流量特性 | 等百分比 | |||||||||||||
执行机构
进口(LIK)气动高压调节阀执行机构 | |||||
配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20～100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140～400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30～+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
