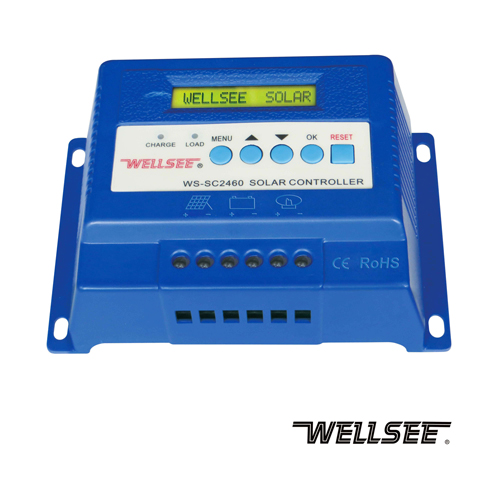

WS-SC2460 维尔仕太阳能三阶充放电控制器

WS-SC2460  维尔仕太阳能三阶充放电控制器

  品牌：维尔仕尺寸：183*120*68 mm品名：太阳能三阶充放电控制器重量：   960g型号：  WS-SC2460规格：  18台/箱

  WS-SC2460  维尔仕太阳能三阶充放电控制器中国太阳能充放电控制器特大型研发生产企业、维尔仕太阳能控制器、光伏设备全球供应商。维尔仕通过了ISO9001, CE and RoHS  认证。武汉维尔仕可根据用户需求设计制造。诚征各区域代理商！

  WS-SC2460 维尔仕太阳能三阶控制器（维尔仕光伏控制器 / 太阳能充放电控制器），应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作。本控制器不同于其它的太阳能控制器，具有先进的三阶段充电功能，实现蓄电池的完全充电。并增加了全面的保护功能，使整个太阳能光伏系统高效、安全的运作。

 维尔仕太阳能三阶控制器完全区别于普通太阳能控制器，具有独到之处---三阶充电模式：按照蓄电池充电特性曲线进行充电，采用“恒流→恒压限流→涓流浮充”智能三阶段充电模式。使蓄电池充满电量；具备先进的人机交互功能，用户可调充电电压。

三阶充电模式（12V系统为例）：

1、恒流全充电阶段，利用光板准恒流输出特性直接对电池充电，直到电池电压为13.7V（可以调节）；

2、恒压充电阶段，通过PWM控制，电池电压保持在13.7V，直到充电电流小于涓流值；

3、进入涓流充电阶段，继续调整PWM，使充电电流保持在涓流状态，直到电池电压达到14.2V，充电结束。如果电池电压充电起始电压大于最低保护电压，防止频繁过度充电，系统自动进入浮充模式；起始充电电压小于最低保护电压，则进入三阶充电模式。三阶段充电法在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，更好的保护蓄电池；最主要的是能真正充饱蓄电池。

  WS-SC2460 维尔仕太阳能三阶控制器适用于所有类型的光电面板及铅酸型电池（其他类型电池可根据用户定制充电曲线），MCU（微处理控制器）具有PWM（脉冲宽频调制）程序。根据电池类型及电池板供电情况，能从PV面板提供快速、最佳的充电电压及电流。产品功能：•  恒流→恒压限流→涓流浮充”智能三阶段充电模式  •  CPU控制，液晶屏显示  •  自动识别输入电压    •  适用多种类型耐用的蓄电池    •  微处理控制器脉宽调制（PWM）充电    •  可设置低压断开/恢复连接直流输出负载端子时的电池电压值    •  温度感应器补偿电池充电    •  防PV反充保护电路    •  过载保护    •  电池过充保护    •  短路保护    •  反向放电保护    •  极性反接保护    •  雷电保护    •  欠压保护    •  LCD参数轮流显示技术参数：规格WS-SC2460 40AWS-SC2460 50AWS-SC2460 60A额定电压12V/24V    电压自动识别最大负载电流40A50A60A输入电压范围12V～20V / 24V～40V长度≤1m的情况下充电回路压降＜0.25V长度≤1m的情况下放电回路压降＜0.05V超压保护17V / 34V浮充模式充满断开三阶模式充满断开13.7V / 27.4V14.2/28.4V欠压断开10.5~11V / 21V~22V温度补偿-3mv/℃/cell空载损耗≤30mA最大电线规格8mm2环境温度-35℃—+75℃

接线方法

本公司生产的太阳能充电控制器总共有六个接线孔，从左到右分别接，（1）太阳能板正极，（2）太阳能板负极，（3）蓄电池正极，（4）蓄电池负极，（5）负载正极，（6）负载负极。在接线之前，请确认太阳能板输出电压、电池电压、负载输入电压三者一致，否则系统不能正常运行

接线步骤

首先控制器接上蓄电池:

将蓄电池的正极和负极相应的接入控制器的第三个和第四个接线孔（从左数），接入后控制器的“BATTERY”显示灯会亮，代表蓄电池连接正确。否则请检查蓄电池是否接入正确。在进行下一步接线步骤之前应确保蓄电池连接正常。

然后控制器接上太阳能板或接上负载

将太阳能板的正极和负极相应接入控制器的第一个和第二个接线孔（从左数），禁止反接，接入时不必担心电池反充；或将负载电器的正极和负极相应接入控制器的第五和第六个接线孔（从左数），禁止反接、禁止短路。否则会损坏负载电器。

线接好后，系统就可以通电使用了。
