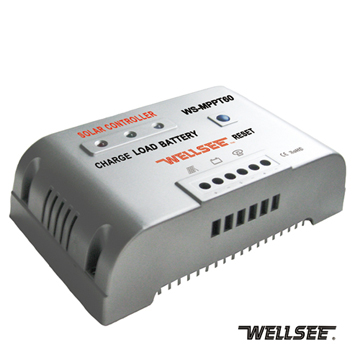

WS-MPPT60 40A 维尔仕太阳能控制器

WS-MPPT60 40A 维尔仕太阳能控制器

来自: 蓝光科技网

  品牌：维尔仕尺寸：   210*125*50mm品名：  MPPT太阳能控制器重量：   1100g型号：  WS-MPPT60规格：  16台/箱

WS-MPPT60 40A 维尔仕太阳能控制器

  WS-MPPT60  40A 维尔仕太阳能控制器（充放电控制器）10A / 15A / 20A / 30A / 40A / 50A / 60A分为12V系列、24V系列和48V系列，满足不同用户的需求。

  WS-MPPT60  40A 维尔仕太阳能控制器同普通太阳能控制器相比，可以将光伏组件工作效率提高30%，自带温度补偿功能，可以显著地延长蓄电池的寿命。

WS-MPPT60  40A 维尔仕太阳能控制器（维尔仕智能控制器、光伏控制器）应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作，是光伏系统中非常重要的组件。本控制器不同于其它的太阳能控制器，增加了全面的保护功能，使整个太阳能光伏系统高效，安全的运作。

   WS-MPPT60  40A 维尔仕太阳能控制器，能够智能调节太阳能发电板的工作电压，使太阳能板全天时、全天候始终工作在V-A特性曲线的最大功率点。

产品功能：

• 适用多种类型的蓄电池

  • MPPT功能

• 微处理控制器脉宽调制（PWM）充电

  • 温度感应器补偿电池充电

 • 过载保护（带自恢复）

• 过充保护

• 短路保护（带自恢复）

   • 雷电保护

• 反向放电保护

 • 极性反接保护（带自恢复）

 • 欠压保护

配置：

 太阳能电池板：12V系统应选用40片串联组成的太阳能电池板，出厂测试最大功率点电压18V以上。24V系统应选用两块上述的太阳能电池板导线:连接太阳能电池板与维尔仕控制器之间的导线最好按照1A/m㎡选取。

MPPT的优势：

  最大功点跟踪(Maximum Power Point Tracking，简称MPPT)系统是一种通过调节电气模块的工作状态，使光伏板能够输出更多电能的电气系统。图1示出光伏电池输出功率Pb与输出电压ub和输出电流ib的关系。图中A为普通控制器使光伏电池工作在12V，仅输出53W时的功率点(一般功率点)；B为MPPT控制器使光伏电池始终工作在最大功率点，从而输出高达75W时的功率点(最大功率点)。

技术参数：

规格WS-MPPT60 40AWS-MPPT60 50AWS-MPPT60 60A

额定电压12V / 24V / 48V

最大负载电流40A50A60A

输入电压范围12V～40V / 24V～80V /  48V～110V

长度≤1m的情况下充电回路压降＜0.25V

长度≤1m的情况下放电回路压降＜0.05V

超压保护17V/34V/68V

充满断开13.7V/27.4V/54.8V

欠压断开10.5V-11V / 21V-22V / 42V

温度补偿-3mv/℃/cell

空载损耗≤30mA

最大电线规格8mm 210mm  212mm2

工作环境温度-25℃—+55℃
