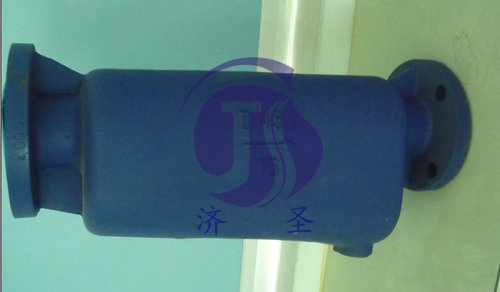

CF41汽水分离器

CF41-16汽水分离器

一主要用途和范围：

汽水分离器是利用体内图形和蒸汽与水流动的原理产生不同的流向，而且介质流向

在急剧转换的方式，将蒸汽与蒸汽中含有的悬浮状水滴分离开，提高了蒸汽的干燥

度，保证生产的顺利运行。

二主要特点：

1、提高了蒸汽的干燥度送往蒸汽设备，提高设备的热效率。

2、防止水击，而分离出来的凝结水通过下面的疏水器排出。

3、CF11和CF41也适用于各种气体和液体的分离。

三规格及技术参数

1、公称通径：DN15~150mm

2、公称压力:PN1.6~2.5Mpa

3、最高工作压力：PN1.6~2.5Mpa

4、最高工作温度：220~350℃

四主要零件材料

零件名称   材料

阀体、阀盖   CF41铸铁、CF11铸钢

过滤罩   不锈钢

五技术参数表：

产品型号   公称通径(mm)   连接方式   使用压力(Mpa)   最高允许温度(℃) TMP   外型尺寸（mm）

L   H1   H2   D

CF11   15～20   螺纹   0.01~2.5   350   130   115   156   螺纹

CF11   25   螺纹   0.01~2.5   350   150   155   222   螺纹

CF11F   25   法兰   0.01~2.5   350   210   115   156   螺纹

CF41   20～32   法兰   0.01~1.6   220   320   65   100   螺纹

CF41   40～50   法兰   0.01~1.6   220   455   90   150   螺纹

CF41   65   法兰   0.01~1.6   220   455   90   150   螺纹

CF41   80～100   法兰   0.01~1.6   220   510   110   190   螺纹

CF41   125   法兰   0.01~1.6   220   590   145   200   螺纹

CF41   150   法兰   0.01~1.6   220   590   145   200   螺纹
