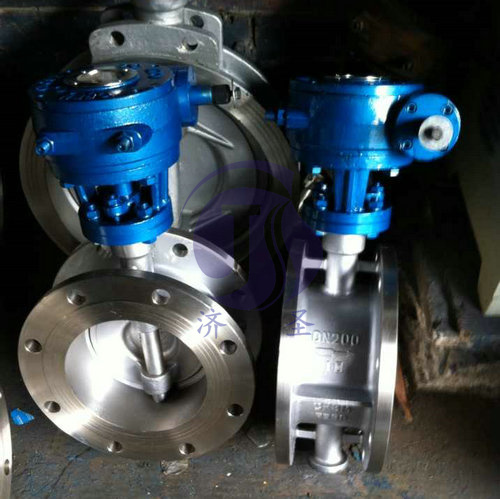

涡轮硬密封蝶阀D341H-16P

D341H-16P涡轮硬密封蝶阀特点：

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

主要参数：

传动：手动、蜗轮、伞齿轮、气动/电动(带手动)

连接：法兰、对夹式；

口径：DN50～DN2000

温度：0℃～150℃

压力：0.6Mpa～4.0Mpa

制造标准：JB/T 8527-97

法兰标准：GB9113-2000

结构长度标准：GB12221-89

检验标准：GB/T 13927-92

阀体：304、316不锈钢、双相不锈钢；

蝶板：304、316不锈钢、双相不锈钢；

阀杆：2Cr13不锈钢、合金钢；

密封圈：橡胶、氟橡胶、不锈钢圈；

填料：柔性石墨；

型号编辑：

阀门类型代号：D代表蝶阀；

操作方式：（手柄、自动、省略）涡轮-3；气动-6；电动-9；

连接方式代号：4代表法兰；

蝶阀结构形式代号：

密封型，0代表单偏心；1代表中心垂直板；2代表双偏心；3代表三偏心；4连杆机构。

非密封型，5代表单偏心；6代表中心垂直板；7代表双偏心；8代表三偏心；9代表连杆机构。

密封面材料代号：X代表橡胶，F代表氟塑料，Y代表硬质合金；

阀体压力代号：16代表耐压十六公斤；

阀体材质代号：C代表WCB碳钢、P代表304不锈钢。
