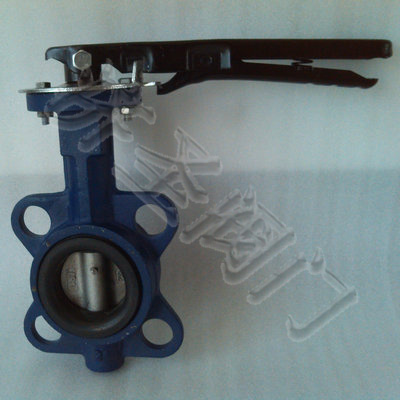

D71X-16C出口软密封蝶阀

产品特点：

1、对夹蝶阀安装长度和总体高度较小，小型轻便，容易拆装及维修，并可在任意位置安装；2、合成橡胶和聚四氟乙烯阀座摩擦系数低、不易磨损、不易老化；3、蝶板运动具有擦拭性，适合带固体悬浮颗粒的介质；4、手动蝶阀选择不同零部件材质，可适用于多种介质；主要结构性能参数：传动：手动、蜗轮、伞齿轮、气动/电动(带手动)连接：法兰、对夹式；结构：中线式、单偏心、双偏心、三偏心.密封：软密封、硬密封、衬胶、衬氟等。口径：DN50～DN200温度：0℃～150℃压力：0.6Mpa～4.0Mpa阀体材料：不锈钢、铸钢、碳钢、铸铁等。介质：水、油品、蒸汽等；设计规范：GB/T 12238；结构长度：GB/T 12221；法兰连接：GB/T 9113；试验与检验：GB/T 13927型号编辑：阀门类型代号：D代表蝶阀；操作方式：（手柄、自动、省略）涡轮-3；气动-6；电动-9；连接方式代号：7代表对夹；蝶阀结构形式代号：密封型，0代表单偏心；1代表中心垂直板；2代表双偏心；3代表三偏心；4连杆机构。非密封型，5代表单偏心；6代表中心垂直板；7代表双偏心；8代表三偏心；9代表连杆机构。密封面材料代号：X代表橡胶，F代表氟塑料，Y代表硬质合金；阀体压力代号：16代表耐压十六公斤； 阀体材质代号：C代表WCB碳钢、P代表304不锈钢。主要外形尺寸：公称通径(DN)LD1Dz-φdHH0AB50431251654-18633151806565461451854-18703301806580461602008-188339024572100521802208-1810543124572125562102508-1811545524572150562402858-2213762635593200602953408-2216472035093蝶阀安装说明：1、打开蝶阀包装后不可存放潮湿仓库及露天地方，更不可存放在杂乱的工地上。2、安装时应预先调整管道上的连接件。3、通过管道的流体中不带有硬质微粒，以免损伤密封面。4、安装时应清洗管道内腔和密封面。5、阀门上的前头表示为介质方向。6、阀门与管道连接时要求使用蝶阀专用法兰。7、要求垫片（圈）内孔与管道法兰孔一样尺寸，保证把蝶阀端面的内六角螺丝全部封住，以免平面渗漏。8、电动、电液动出厂时已将控制机械的启闭行程调好，用户第一次接通电源前要先手启开45度位置，再按电动开关，查看指示盘方向一致即可。蝶阀安装注意事项：①在安装时，阀瓣要停在关闭的位置上。②开启位置应按蝶板的旋转角度来确定。③带有旁通阀的蝶阀，开启前应先打开旁通阀。④应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。保管、安装和使用。
