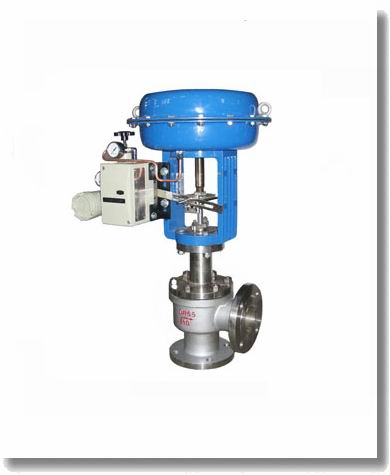

精小型气动薄膜调节角阀

精小型气动薄膜调节角阀

发布人：http://www.ansifm.com 发布时间：2013-09-27 21:52 已被浏览 61 次

产品名称：精小型气动薄膜调节角阀产品型号： ZJHJ产品口径： 20-300mm产品压力： 1.6MPa-6.4MPa产品材质： WCB、304、316、316L产品简介： 您是不是在找"精小型气动薄膜调节角阀"标准,尺寸,作用,原理吗?这里有我们为您精选的精小型气动薄膜调节角阀型号、精小型气动薄膜调节角阀规格、精小型气动薄膜调节角阀结构图、精小型气动薄膜调节角阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【精小型气动薄膜调节角阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 调节阀:http://www.ansifm.com/diaojiefa/联系电话： 021-31265668 13661441718

精小型气动薄膜调节角阀产品详情

ZJHJ精小型气动薄膜调节角阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞、便于自净与清洗的场合。

一、阀体

形 式：角形单座铸造阀
公称通径：20-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti

二、上阀盖

常温型：-20~+200℃
散热型：-40~+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，柔性石墨、不锈钢波纹管。

三、阀内组件

阀芯型式： 上导向单座柱塞型阀芯
流量特性： 等百分比特性、线性特性和快开特性
材 料：1C18Ni9Ti 0Cr18Ni12Mo2Ti

四、执行机构

型 式 ：多弹簧式薄膜执行机构
膜片材料： 丁晴橡胶夹增强涤纶积物
弹簧范围 ：0.02~0.10、0.08~0.24MPa
供气压力： 0.14、0.16、0.28、0.40MPa
气源接头： 内螺纹M10×1
环境温度： -30~+70℃
阀作用型式 ： 气—开式或气—关式
附 件 ： 定位器、手轮机构

五、性能

泄漏量 ： 金属阀座符合标准ANSIB16.104IV级
小于额定Cv的0.01%
回 差 ： 3%(不带定位器)
1%(带定位器)
线 性 ： ±5%(不带定位器)
±1%(带定位器)
备注：使用V型聚四氟乙烯填料
可调范围 ： 50:1

六、ZJHJ型气动角型调节阀规格参数表

公称通径DN20253240506580100125150200250300阀座直径dn(mm)20253240506580100125150200250300额定流量系数Kv6.51016254063100160250400630行程mm1016254060100

七、主要零件材料及推荐使用温度范围

阀体材料公称压力MPa介质工作温度℃〈〈〈〈〈〈〈〈〈〈〈〈〈〈120200250300350400425450475500525550575600最大工作压力MPa铸铁HT2001.61.61.5铸钢ZG254.06.44.06.43.75.93.35.23.04.72.84.12.33.71.82.9铸不锈钢ZG1Cr18Ni9Ti4.06.44.06.43.04.42.74.22.44.02.13.81.93.51.73.41.43.21.12.90.82.6

八、外装尺寸

公称通径DN（mm） L（mm）H1（ mm） H（mm）ØA1.6（MPa）常温中温20100100349444285251151153504452853213013035845828540130130378478285501501503934932856517017049459436080190190503628360100215215521646360125250250634759360150275275696846470200325325715915470

九、型号编制说明

ZJHJ16CGK自控阀门执行机构：多弹簧气动薄膜执行机构阀门结构类型:公称压力：阀体材质：温度类型：作用型式：J：表示精小型F：表示分流阀16：表示1.6MPaC：表示碳钢G：中温型常温省略K：表示气开型 H：表示合流阀25：表示2.5MPaP：表示不锈钢 B：表示气关型 J： 表示角形阀40：表示4.0MPaF46：表示阀体衬氟64：表示6.4MPa
