可调节活塞阀
发布人：http://www.ansifm.com 发布时间：2013-09-27 22:15 已被浏览 102 次
产品名称：可调节活塞阀产品型号： HSFJ41H/HSFZ41H产品口径： DN40-DN600产品压力： 1.6MPa-6.4MPa产品材质： 铸钢、不锈钢产品简介： 您是不是在找"可调节活塞阀"标准,尺寸,作用,原理吗?这里有我们为您精选的可调节活塞阀型号、可调节活塞阀规格、可调节活塞阀结构图、可调节活塞阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【可调节活塞阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 柱塞阀:http://www.ansifm.com/zhusaifa/联系电话： 021-31265668 13661441718
可调节活塞阀产品详情
新结构法兰连接可调节活塞阀HSFJ41H/HSFZ41H-PPL/FX/SDN40-600是本公司历年来在生产中种性能的特殊阀门中筛选出一种具有代表性新结构阀门。近年来经用户使用反馈信息中实践证明与实际经验根据柱塞阀的使用性能及技术与工艺上改进设计研制成功，是柱塞阀、截止阀、闸阀的更新换代推陈出新产品，填补了无泄漏管道蒸汽阀门的更佳启闭装置，深受新老用户的好评而推荐使用。
产品特点
1、该升杆式活塞阀结构简单科学、安全可靠，启闭特别轻松灵活，操作省力与柱塞阀相比启闭轻、快等优点。
2、密封性能独特无泄漏，活塞具有金属与非金属多层密封结构组成的双效功能。
3、一体式阀座(缸套)径向锥形密封面，高度高、接触面积大、性能好。
4、活塞环根据不同的适用介质选用材料能全面提高了它的使用范围，耐高温、耐磨、耐腐、回弹性能强等，经长时间使用，活塞环如有磨损维护时可调压增大原始状态。
5、维修更换活塞环技术工艺简单方便，阀体无需拆离管道则停汽后卸下阀盖总成即可更换新活塞环重复性使用等特点。
结构性能及原理
1、HSFJ41H/HSFZ41H活塞阀由阀体、阀盖、压盖、阀杆、阀塞、阀塞盖、活塞环、一体缸套(阀座)升杆螺母、平面轴承、手轮、伞齿轮等部件组成，由于轮旋转升杆式带动活塞使之在锥形缸套内外之间对位上下往复运动完成它的关闭与开启。
2、它的缸套结构锥形在缸套(阀座)锥圆形内根据适用介质分别堆焊了不锈合金钢或硬质合金，堆焊层硬度可达HRC40，经镗研磨而成。
3、阀塞与活塞环的密封结构具有金属与非金属的多层密封组成，当一道活塞环在长时间的使用操作中受磨损已调压至零位调压已失效时，因此第二道金属截止式锥形活塞起着同时密封作用，故此活塞阀的使用寿命长达普通阀门的数倍，所以在使用过程中无需特别保养而保持不漏，能实现了无泄漏管道的更佳启闭装置的选择，对节约能源减少劳力及环境污染具有明显的应用。
主要零件及材料
型号规格 通径 DN(mm) 试验压力 PN (MPa)(1.6-6.4) 主要技术性能 阀门材料选用
壳体 密封 适用 介质 适用 温度(℃) 阀体阀盖 机架 活塞盖 阀杆 活塞 缸套 堆焊 垫料 丝杆 螺母 活塞盖螺栓 弹垫 手轮
HSFJ41H HSFZ41H 40-600 2.4 3.75 6.0 1.762.754.4 (气密0.6) 水蒸汽气油品酸类等 120-380 WCB HT200 QT450-10304 316 316L WCB 304 316 316L 2Cr13304 316 316L A102(308) (Y)合金 金属不锈钢缠绕石墨 铜 H62 1Cr18Ni9Ti (304) 灰铸铁马钢
主要性能规范
型号规格 公称压力 PN(MPa) 试验压力 ps(MPa) 使用温度 ≤(℃) 适用介质
壳体 密封
HSF41 H-FX-16C 1.6 2.4 1.76 (气密)O．6 180-320℃ 水、蒸汽、气、油品等
HSF41H-PPL-16P 280-320℃
HSF41W-FX-16P 180-320℃ 水、蒸汽、气、油品等弱腐蚀介质类
HSF41W-PPL-16R 280-320℃ 硝、醋酸类
HSF41W-SF-16R3 150-200℃ 尿素等强腐蚀介质类
HSF41H-PTEF-16C 180-200℃ 水蒸汽油品等
HSF41H-S×-16Z 120-180℃ 水蒸汽、气等 (不耐油)

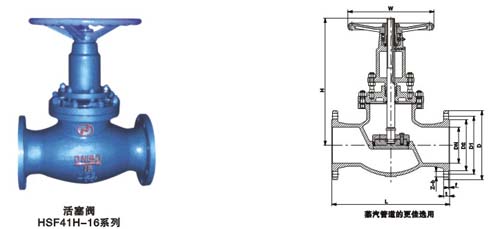

PNl.6法兰连接可调节活塞阀HsFJ41H/W-16-
主要连接尺寸及重量
公称压力PN(MPa) 公称通径DN(mm) 尺寸 (mm) 重量 (kg)
L D D1 D2 b Z-φd H H1 Do
1.6 40 200 145 110 85 18 4-φ18 190 230 160 12.5
50 230 160 125 100 20 4-φ18 205 245 180 16
65 290 180 145 120 20 4-φ18 245 305 200 26
80 310 195 160 135 22 8-φ18 285 365 240 35
100 350 215 180 155 24 8-φ18 320 405 280 32
125 400 245 210 185 26 8-φ18 340 415 320 64
150 480 280 240 210 28 8-φ23 410 510 350 110
200 600 335 295 265 30 12-φ23 530 650 450 168
250 650 405 355 320 32 12-φ25 560 700 500 245
300 750 460 410 375 34 12-φ25 670 850 550 580
350 780 520 470 435 38 16-φ25 680 870 600 670
400 914 580 525 485 40 16-φ30 820 1050 700 720
450 1050 640 585 545 40 20-φ30 1100 1250 带伞齿 轮传动装置 1340
500 1150 705 650 608 44 20-φ34 100 1650 1400
600 1350 840 770 718 48 20-φ41 1480 1800 1750
说明： 1、(J)表示截止管道法兰连接长度尺寸；2、(Z)表示闸阀管道法兰连接长度尺寸：3、(A)表示美标法兰连接长度尺寸。
PN2.5法兰连接可调节活塞阀HSFJ41H/W-25-
主要连接尺寸及重量
公称压力 PN(MPa) 公称通径DN(mm) 尺 寸(mm) 重量 (kg)
L D D1 D2 b Z-φd H H1 D0
2.5 40 200 145 11O 85 18 8-φ18 200 240 160 14
50 230 160 125 100 20 8-φ18 215 255 180 19
65 290 180 145 120 22 8-φ18 255 315 200 30
80 31O 195 160 135 22 8-φ18 295 375 240 42
100 350 230 190 160 24 8-φ23 330 415 280 60
125 400 270 220 188 28 8-φ25 350 425 320 95
150 480 300 250 218 30 8-φ25 420 520 350 100
200 600 360 310 278 34 12-φ25 530 650 450 170
250 650 425 370 332 36 12-φ30 560 700 500 248
300 750 485 430 392 40 16-φ30 670 850 550 310
350 780 550 490 448 44 16-φ34 680 870 600 600
400 914 610 550 505 48 16-φ34 820 1050 700 760
450 1050 660 600 555 50 20-φ34 1250 带伞齿轮传动 装置 1380
500 1150 730 600 610 52 20-φ41 1650 1500
600 1350 840 770 718 56 20-φ41 1800 1900
PN4．0法兰连接可调节活塞阀HSFJ41H/W-40-
主要连接尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 尺 寸(mm) 凹下部 分直径 凹下部分 高度和深度 重量 (kg)
L D D1 D2 b Z-φd H H1 DO D6 f1=f2
4.0 40 200 145 11O 85 18 4-φ1 8 200 240 160 76 3-4 14
50 230 160 125 100 20 4-φ18 215 255 180 88 3-4 18
65 290 180 145 120 22 8-φ18 255 315 200 110 3-4 28
80 310 195 160 135 22 8-φ18 295 375 240 121 3-4 40
1OO 350 230 190 160 24 8-φ23 330 415 280 150 3-4.5 55
125 400 270 220 188 28 8-φ25 350 425 320 176 3-4.5 78
150 480 300 250 218 30 8-φ25 420 520 350 204 3-4.5 124
200 600 375 320 282 38 12-φ30 530 650 450 260 3-4.5 195
250 650 445 385 345 42 12-φ34 560 700 500 313 3-4.5 295
300 750 510 450 408 46 16-φ34 670 850 550 364 3-4.5 650
350 780 570 510 465 52 16-φ34 680 870 600 422 4-5 760
400 914 655 585 535 58 16-φ41 820 1050 700 474 4-5 860
450 1050 680 61O 560 60 20-φ41 1250 带伞齿 轮传动 装置 1500
500 1150 755 670 612 62 20-φ48 1650 1700
600 1350 890 795 730 62 20-φ54 1800 2200
说明： 1、(J)表示截止管道法兰连接长度尺寸；2、(Z)表示闸阀管道法兰连接长度尺寸；3、(A)表示美标法兰连接长度尺寸。
PNl．6法兰连接可调节活塞阀HSFZ41H/W-16-
主要连接尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 尺 寸 (mm) 重量 (kg)
L D D1 D2 b Z-φd H H1 DO
1.6 40 200 145 11O 85 16 4-φ18 200 240 160 12.2
50 250 160 125 1OO 16 4-φ18 215 255 180 18.5
65 265 180 145 120 18 4-φ18 255 315 200 27
80 280 195 160 135 20 8-φ18 295 375 240 40
100 300 215 180 155 20 8-φ18 330 415 280 50
125 325 245 210 185 22 8-φ18 350 45 320 85
150 350 280 240 21O 24 8-φ23 420 520 350 95
200 400 335 295 265 26 12-φ23 530 650 450 160
250 450 405 355 320 30 12-φ25 560 700 500 230
300 500 460 410 375 30 12-φ25 670 850 550 290
350 550 520 470 435 34 16-φ25 680 870 600 575
400 600 580 525 485 36 16-φ30 820 1040 700 735
PN2.5法兰连接可调节活塞阀HSFZ41H/W-25-
主要连接尺寸及重量
公称压力 PN(MPa) 公称通径 DN(mm) 尺 寸(mm) 重量 (kg)
L D D1 D2 b Z-φd H H1 D0
2.5 40 200 145 110 85 18 4-φ18 200 240 160 13
50 250 160 125 100 20 4-φ18 215 255 180 18
65 265 180 145 120 22 4-φ18 255 315 200 28
80 280 195 160 135 22 8-φ18 295 375 240 41
100 300 230 190 160 24 8-φ23 330 415 280 55
125 325 270 220 188 8 8-φ25 350 425 320 90
150 350 300 250 218 30 8-φ25 420 520 350 100
200 400 360 310 278 34 12-φ25 530 650 450 165
250 450 425 370 332 36 12-φ30 560 700 500 238
300 500 485 430 390 40 16-φ30 670 850 550 300
350 550 550 490 448 44 16-φ34 680 870 600 585
400 600 610 550 505 48 16-φ34 820 1040 700 745
说明： 1、(J)表示截止管道法兰连接长度尺寸；2、(z)表示闸阀管道法兰连接长度尺寸；3、(A)表示美标法兰连接长度尺寸。
