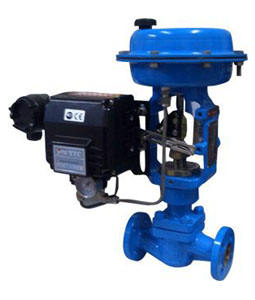

小口径笼式单座调节阀

小口径笼式单座调节阀

发布人：http://www.ansifm.com 发布时间：2013-09-27 22:26 已被浏览 194 次

产品名称：小口径笼式单座调节阀产品型号： HLC产品口径： DN20-DN25产品压力： 1.6MPa-6.4MPa产品材质： 铸钢、铸不锈钢等产品简介： 您是不是在找"小口径笼式单座调节阀"标准,尺寸,作用,原理吗?这里有我们为您精选的小口径笼式单座调节阀型号、小口径笼式单座调节阀规格、小口径笼式单座调节阀结构图、小口径笼式单座调节阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【小口径笼式单座调节阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 联系电话： 021-31265668 13661441718

小口径笼式单座调节阀产品详情

结构特点和应用范围

       CV3000-HLC小口径笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生内蒸和空化。结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
       本产品符合GB/T4213-92。

技术参数和性能指标

阀    体

   型    式    直通单座铸造球形阀
   公称通径    20、25mm
   公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
   连接型式    法兰连接：FF、RF、RJ、LG
               法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
               焊接连接：嵌接焊SW
   材    料    铸钢（ZG230-450）
               铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
   上 阀 盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
               伸长Ⅱ型（EⅡ）：-100～-45℃  伸长Ⅲ型（EⅢ）：-196～-100℃
               注：工作温度不准超过各种材料的允许范围
   压盖型式    螺栓压紧式
   填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

   阀芯型式    单座套筒式柱塞型阀芯
   套筒形式    分离式套筒
   材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
               不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

   型    式    HA多弹簧薄膜执行机构
   膜片材料    丁睛橡胶夹尼龙布
   弹簧范围    20～100、80～240kPa
   供气压力    140～400kPa
   气源接口    Rc  1 4
   环境温度    -30～+70℃


阀作用型式     气—关式或气—开式

附    件       定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性    能

   泄 漏 量    金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
   回    差    带定位器：小于全行程的1%
               不带定位器：小于全行程的3%
   基本误差    带定位器：小于全行程的±1%
               不带定位器：小于全行程的±5%
               注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1（0.25≤Cv≤14）或30：1（Cv≤0.16）阀门:http://www.ansifm.com 调节阀:http://www.ansifm.com/diaojiefa/ 上海前泽阀门主导哪些产品？
