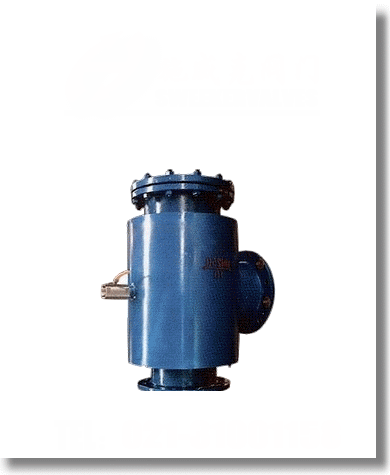

自洁式水过滤器

自洁式水过滤器

发布人：http://www.ansifm.com 发布时间：2013-09-27 20:58 已被浏览 167 次

产品名称：自洁式水过滤器产品型号： GCQ产品口径： DN50-700产品压力： 1.6MPa-4.0MPa产品材质： 铸铁、铸钢、不锈钢产品简介： 您是不是在找"自洁式水过滤器"标准,尺寸,作用,原理吗?这里有我们为您精选的自洁式水过滤器型号、自洁式水过滤器规格、自洁式水过滤器结构图、自洁式水过滤器特点等, 尽我们所能满足您所需求的产品!您正在浏览:【自洁式水过滤器】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 过滤器:http://www.ansifm.com/guolvqi/联系电话： 021-31265668 13661441718

自洁式水过滤器产品详情

GCQ自洁式水过滤器适用于造纸、钢铁、化工、发电和环保等需连续用水的场合，用于滤除水体中的固态颗粒和杂质，确保其后续或终端设备能顺利运行，是一种先进、高效且易操作的全自动过滤装置。
全自动清洗过滤器技术特点
1、 全自动清洗过滤器过滤精度高，出水水质稳定。
2、 通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
3、 全自动清洗过滤器控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反洗压差设定值。
4、 清洗高效、彻底，系统可恢复性强，滤网可终身使用，无需更换。
5、 全自动清洗过滤器反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6、 反冲洗历时短，反洗水耗仅为正常产水量的0.001～0.002%，省水、省电，节约能源。
7、 全自动清洗过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。
8、 设备易损件少，无耗材，运行维护费用低，操作管理简单。
9、 全自动清洗过滤器应用领域广，可适用不同原水水质和用水要求。
全自动清洗过滤器原理及流程
　　压力原水由进水口进入机体，首先以外压方式流经粗滤网，滤除较大颗粒性杂质。粗滤网出水以内压式进入细滤网，进一步截留水中的细小杂质，最后由出水口送往用水点。
　　随着过滤介质中各种污染物在细滤网内侧的累积，过滤通道被堵塞，进出水口压差逐渐增加，当压差达到预设定值时，连接于进出水口的压差变送器便将检测到的压差信号转换成4-20mA的电流信号，传递给控制系统，从而同时启动驱动电机和反冲洗高压泵，此时传动装置带动装有吸嘴的污物收集器在滤网内侧做旋转和水平往返运动，同时，在滤网外侧，反冲洗装置与排污装置同步动作，并呈对应关系，在不中断正常运行的前提下，只借助一小部分产水，对滤网进行高压反洗，反洗水透过滤网，连同从滤网上剥离的杂质被吸嘴迅速吸入排污管，送至排污室，最后由排污口排出。一个反洗行程后，压差降低，各部件复位，系统重新进入正常运行状态。
主要外形和连接尺寸

GCQ直角型自洁式水过滤器

公称通径DN   参考流量( m3/h)   尺寸 (mm)

A   D   B   H

50   5-7   340   159   150   25

65   8-11   390   159   160   25

80   15-20   440   219   200   25

100   25-35   490   273   230   25

125   45-60   560   325   260   40

150   60-85   640   377   290   40

200   90-130   730   426   320   40

250   150-250   820   470   350   50

300   250-400   930   500   380   50

350   450-650   1060   600   440   50

400   650-900   1200   700   500   65

450   900-1100   1310   800   560   65

500   1150-1500   1420   900   620   65

550   1300-1700   1510   1000   610   80

600   1600-2000   1570   1000   640   80

650   1900-2300   1660   1100   700   80

700   2200-2700   1710   1100   700   80

GCQ型垂直进口自洁式水过滤器

公称通径DN   参考流量（ m3/h ）   尺寸 (mm)

A   D   B   C   H

50   5-7   320   159   130   500   25

65   8-11   380   219   150   550   25

80   15-20   440   273   175   600   25

100   25-35   520   325   210   680   25

125   45-60   580   377   235   760   40

150   60-85   640   426   280   850   40

200   90-130   720   470   300   950   40

250   150-250   780   500   360   1050   50

300   250-400   980   600   400   1200   50

350   450-650   1000   700   460   1350   50

400   650-900   1120   800   515   1500   65

450   900-1100   1240   900   580   1600   65

500   1150-1500   1340   1000   610   1780   80

550   1300-1700   1340   1000   640   1830   80

600   1600-2000   1440   1100   690   1940   80

650   1900-2300   1440   1100   720   2050   80

700   2200-2700   1540   1200   760   2150   80
