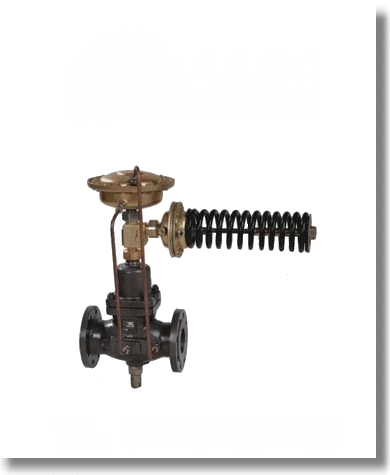

自力式流量调节阀

自力式流量调节阀

发布人：http://www.ansifm.com 发布时间：2013-09-27 20:52 已被浏览 116 次

产品名称：自力式流量调节阀产品型号： V130D05/V131D05产品口径： DN15-250产品压力： 1.6MPa-4.0MPa产品材质： 铸铁、铸钢、不锈钢产品简介： 您是不是在找"自力式流量调节阀"标准,尺寸,作用,原理吗?这里有我们为您精选的自力式流量调节阀型号、自力式流量调节阀规格、自力式流量调节阀结构图、自力式流量调节阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【自力式流量调节阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 联系电话： 021-31265668 13661441718

自力式流量调节阀产品详情

自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。

该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品，其特点有：

1、无需外加驱动能源的节能型自控系统．设备费用低；

2、结构简单．维护工作量小；

3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；

4、指挥操作型较直接作用型动态响应快。精度高，可调比大；

5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。

型号

流量调节阀：V130D05(硬密封)   V131D05(软密封)

控制阀主要技术参数

公称通径DN   15   20   25   32   40   50   65   80   100   125   150   200   250

额定流量系数Kvs   4   6.3   8   16   20   32   50   80   125   160   280   320   400

公称压力MPa   1.6；4.0

有效压力下最大流量（m3/h）   0.02MPa   1.5   2.5   3.5   5.5   9.0   14   22   36   55   70   125   180   250

0.05 MPa   2.5   3.5   5.5   9.0   12   22   36   55   85   110   180   -   -

噪音衡量系数Z值   0.6   0.6   0.6   0.55   0.55   0.5   0.5   0.45   0.4   0.35   0.3   0.2   0.2

最高工作温度℃   ≤140

硬密封配隔离罐≤200   配隔离罐加长件≤200

压力平衡元件   波纹管   滚动膜片

法兰标准   ANSI、JIS、DIN、GB、JB(特殊可按用户提供)

阀体材质   铸铁；铸钢；铸不锈钢

阀芯材质   不锈钢,软密封为不锈钢镶嵌橡胶圈

最高工作压力   公称压力(注意△Pmax及工作压力与工作温度的关系)

执行器主要技术参数

有效面积（cm2）   250   630

有效压力(MPa)   0.02；0.05

允许上下膜室之间压差(MPa)   0.4   0.15

材质   膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维

控制管线、接头   铜管或钢管

性能指标

控制精度   ±5％

允许泄漏量（在规定试验条件下）   软密封   4×10-4额定容量

硬密封   DN15～50   DN65～125   DN150～250

10气泡/min   20气泡/min   40气泡/min

允许压差

公称通径DN   15   20   25   32   40   50   65   80   100   125   150   200   250

最大允许压差△P(MPa)   PN16   1.6   1.5   1.2   1.0

PN40   2.0

外形尺寸及重量

公称通径DN   15   20   25   32   40   50   65   80   100   125   150   200   250

L mm   130   150   160   180   200   230   290   310   350   400   480   600   730

B mm   121   212   238   238   240   240   275   275   380   380   295   325   372

φR mm   263   380

H mm   150   520

约重（kg）   21   23   24   27   31   36   47   55   74   93   118   178   261
