自力式流量温度组合阀

自力式流量温度组合阀

发布人：未知 发布时间：2013-09-27 21:46 已被浏览 122 次

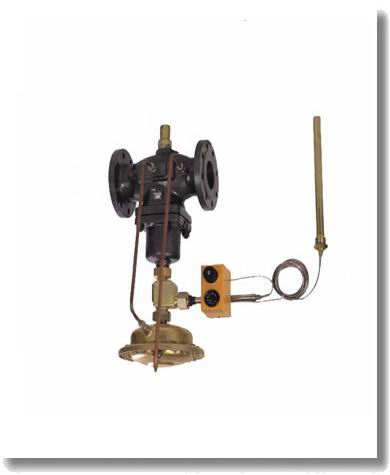

产品名称：自力式流量温度组合阀产品型号： V130D05T06/V131D05T06/V130D05T17/V131D05T17产品口径： DN15-150产品压力： 1.6MPa-6.4MPa产品材质： WCB、304、316、316L产品简介： 您是不是在找"自力式流量温度组合阀"标准,尺寸,作用,原理吗?这里有我们为您精选的自力式流量温度组合阀型号、自力式流量温度组合阀规格、自力式流量温度组合阀结构图、自力式流量温度组合阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【自力式流量温度组合阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 调节阀:http://www.ansifm.com/diaojiefa/联系电话： 021-31265668 13661441718

自力式流量温度组合阀产品详情

自力式流量、温度组合阀主要应用于工艺过程控制中的流量和温度调节，可用于最高200℃的非腐蚀性的液体等介质，按优先动作原理工作，不能同时控制两个参数。

型号

类别   流量、温度组合阀（温度升高阀关）

控制液体温度   控制液体温度或气体温度

硬密封   软密封   硬密封   软密封

型号   V130D05T06   V131D05T06   V130D05T17   V131D05T17

控制阀主要技术参数

公称通径DN   15   20   25   32   40   50   65   80   100   125   150

额定流量系数 Kvs   4   6.3   8   16   20   32   50   80   125   160   280

有效压力下最大流量（m3/h）※   0.02 MPa   1.5   2.5   3.5   5.5   9.0   14   22   36   55   70   125

0.05 MPa   2.5   3.5   5.5   9.0   12   22   36   55   85   110   180

公称压力（MPa）   1.6；4.0

最高工作温度（℃）   ≤140

硬密封配隔离罐≤200   ≤400

压力平衡元件   波纹管   滚动膜片

法兰标准   ANSI JIS DIN GB JB(特殊可按用户提供)

阀体材质   铸铁；铸钢；铸不锈钢

阀芯材质   不锈钢，软密封为不锈钢镶嵌橡胶圈

最高工作压力   公称压力（注意△Pmx及工作压力与工作温度的关系）

注：※有效压力指节流板前后的差压，表中有效压力下的最大流量适用于水，其它介质需通过公式换算。

执行器主要技术参数

有效面积（cm2）   250   630

有效压力（MPa）   0.02；0.05

允许上下膜室之间最大压差（MPa）   0.4   0.15

材质   膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维

控制管线、接头   铜管或钢管10×1；卡套式接头R1/4″

T06、T17执行器主要技术参数

执行器型号   T06   T17

温度设定范围（℃）   -20～50 20～90 40～110 60～130

特殊温度设定（℃）   110～180 180～250

超温保护   超过设定值100℃以内

时间常数（S）   15   20

温包材质   铜镀镍

毛细管长度（m）   5，10，15（根据用户要求提供）

性能指标

允许泄漏量（在规定试验条件下）   硬密封   4×10-4阀额定容量

软密封   DN15～50   DN65～125   DN150

10气泡/min   20气泡/min   40气泡/min

允许压差

公称通径DN   15   20   25   32   40   50   65   80   100   125   150

最大允许压差△P(MPa)   PN16   1.6   1.5   0.5
