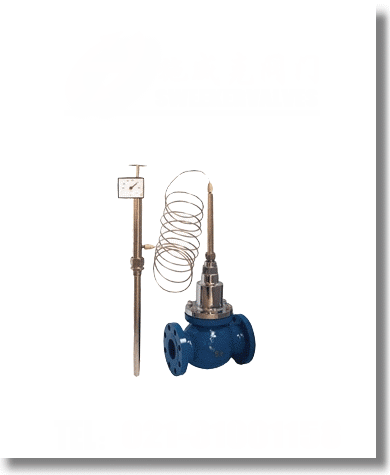

自力式温度调节阀
发布人：http://www.ansifm.com 发布时间：2013-09-27 20:52 已被浏览 99 次
产品名称：自力式温度调节阀产品型号： ZZWP产品口径： DN25-200产品压力： 1.6MPa-6.4MPa产品材质： 铸铁、铸钢、不锈钢产品简介： 您是不是在找"自力式温度调节阀"标准,尺寸,作用,原理吗?这里有我们为您精选的自力式温度调节阀型号、自力式温度调节阀规格、自力式温度调节阀结构图、自力式温度调节阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【自力式温度调节阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 联系电话： 021-31265668 13661441718
自力式温度调节阀产品详情
自力式温度调节阀主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。有较宽的温度设定范围,显示清晰、精度高,并设有过载保护装置,安全可靠,因而广泛应用于化工、石油、电力、冶金、食品、轻纺、居民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
主要要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti
技术参数
公称通径DN(mm)（阀座直径dn） 20 25 32 40 50 65 80 100 125 150 200
(10) (12) (15) (20)
额定流量系数 直级 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 16 25 40 60
公称压力PN(MPa) 1.0 1.6 4.0 6.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 单座 硬密封：IV级软密封：VI级
套筒 硬密封：II级软密封：VI级
工作温度t(℃) -20~200 -40~250 -40~450 -60~450
信号范围（mA.DC） 0~10 4~20
作用方式 电关式电开式
使用环境温度（℃） 电动调节阀：-20~70℃
使用环境湿度 电动调节阀：≤95%
电源电压 220V 50Hz
本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
电动执机机构 普通型 ZAZ-60DKZ-310 ZAZ-60DKZ-310 DKZ-410 DKZ-410DKZ-510
电子型 JHZAZ1 JHZAZ1 JHZAZ3 JHZAZ3
电动执行机构推力（N)全行程时间（S） 普通型 4004000 4004000 6400 640016000
电子型 2000 4000 6000 8000
普通型 12.5 20 32 48
电子型 30 30 48 60
消耗功率（N） 普通型 28 35
电子型 6 15 25 40
表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
允许压差
单座调节型允许压差表单位：MPa
公称通径(mm)推力(N) 20 25 32 40 50 65 80 100 125 150 200
10 12 15 20
400 3.90 2.71 1.73 0.95 0.62 0.37 0.24 0.15
2000 6.40 6.40 6.40 4.87 3.11
4000 6.40 6.40 6.40 6.40 6.11 3.73 2.39 1.53
6000 1.38 0.91 0.54
6400 1.45 0.95 0.61 0.40 0.28 0.15
8000 0.50 0.34 0.19
16000 0.98 0.68 0.38
套筒调节型允许压差表
公称通径(mm)推力(N) 20 25 32 40 50 65 80 100 125 150 200
400 1.94 1.62 1.31 1.08 0.88
2000 6.40 6.40
4000 6.40 6.40 6.40 6.40 6.40
6000 6.40 6.40 6.40
6400 6.40 6.40 6.40 6.40 6.40 6.40
8000 6.40 6.40 6.40
16000 6.40 6.40 6.40
允许压差值若大于公称压力，则取公称压力值。
性能指标
序号 项目 单座阀 套筒阀
1 基本误差（%） ±2.5
2 回差（%） 2.0
3 死区（%） 3.0
4 额定行程偏差（%） +2.5
5 额定流量系数偏差（%） ±10
6 固有流量特性 符合IEC534-1、GB/T4213-92中规定的斜率偏差
普通型单位：mm
公称通径DN 20 25 32 40 50 65 80 100 125 150 200
A 460 530 630
B 230 230 260
H1 490 540 625
L 150 160 180 200 230 290 310 350 400 480 600
H2 175 180 ,215 218 230 280 285 315 400 460 540
H3 53 57.5 70 75 82.5 92.5 100 110 125 142.5 170
重量 PN1640 50 5254 56 58 75 87 95 132 135 155
PN64 53 56 58 65 68 84 110 129 177 180 210
电子型单位：mm
公称通径DN 20 25 32 40 50 65 80 100 125 150 200
D φ155 φ162 φ170
H4 290 325 380
L 150 160 180 200 230 290 310 350 400 480 600
H5 175 180 215 218 230 280 285 315 400 460 540
H6 53 58 70 75 82 92 100 110 125 142 170
重量 PN1640 10 12 15 17 18 34 46 54 76 79 100
PN64 13 16 19 26 27 43 69 85 120 125 150
连接标准
连接尺寸及标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面
结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
