Q41PPL全通径整体高温球阀-沪一阀门

由于该网站格式不支持，排版较乱，欲清晰了解该产品详情，敬请登陆上海沪一阀门有限公司官网http://www.famen58.net，期待您的到来！

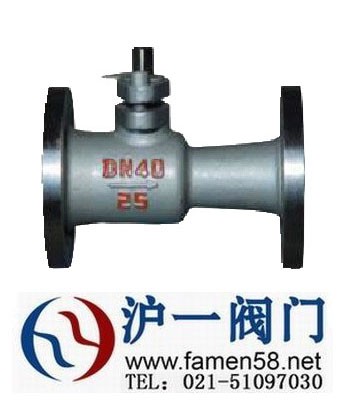

Q41PPL全通径整体高温球阀

上海沪一阀门有限公司是著名上海阀门厂家，主要生产产品有浮球阀、调节阀、安全阀、电磁阀、减压阀等阀门。欢迎广大新老客户咨询订购，电话021-51097030

产品名称：Q41PPL全通径整体高温球阀产品型号：Q41PPL产品材质：铸铁、铸钢、不锈钢 单位名称：上海沪一阀门有限公司 固定电话：021-51097030 联系传真：021-51564162 Email邮箱：huyifamen@126.com联系人：刘成 联系手机：13370237052 QQ：1801865428 网站主页①www.famen58.net网站主页②www.huyifamen.com

      本公司设计全通径整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“沪一”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃全通径整体高温球阀 性能参数:型号 公称压力(MPa) 强度试验压力(MPa) 密封试验压(MPa) 适用温度(℃) 适用介质 Q41M/F-16C 1.6 2.4 1.8 -28～+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 Q41M/F-16C 2.5 3.8 2.8 -28～+350 (PPL) 全通径整体高温球阀 主要零部件材料:序号 零部件名称 材料 1 阀体 球墨铸铁、碳素钢、铸不锈钢 2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃ 3 球 不锈钢 4 填料 聚四氟乙烯 5 填料压盖 QT450－10球墨铸铁 6 阀杆 碳素钢、铬不锈钢 7 手柄 碳钢 全通径整体高温球阀主要技术参数:型号 规格 尺寸 L D D 1 D 2 z-φd H b Q41M/F-16 15 130 95 65 45 4-14 85 14 20 150 105 75 55 4-14 95 16 25 160 115 85 65 4-14 103 16 32 180 135 100 78 4-18 105 18 40 200 145 110 85 4-18 120 18 50 230 160 125 100 4-18 195 20 65 290 180 145 120 4-18 195 20 80 310 195 160 135 8-18 215 22 100 350 215 180 155 8-18 253 24 全通径整体高温球阀结构特点及作用原理：该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。 　　 顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。二、全通径整体高温球阀性能规范：型号 公称压力 试验压力（MPa） 工作温度℃ 适用介质 强度水（MPa） 密封水（MPa） 气密封（MPa） PF.QQ41M-16P 1.6 2.4 1.8 0.6 ≤300 水、油、酸碱等 PF.QQ41F-16P ≤150 PF.QQ41M-25P 2.5 4.0 2.8 ≤300 PF.QQ41F-25P ≤150 PF.QJ41M-16P 1.6 2.4 1.8 ≤300 PF.QJ41F-16P ≤150 三、全通径整体高温球阀主要零件材料：零件材料 材料 - PF.QQ41M-16PPF.QQ41M-25PQF.QJ41M-16P PF.QQ41F-16PPF.QQ41F-25PQF.QJ41F-16P 阀体 304、304L、321、316、316L 球体 阀杆 手柄 可锻铸铁 密封圈 复合石墨 聚四氟乙稀 四、全通径整体高温球阀不锈钢高温球阀参数： 型号 公称通径 尺寸（mm） L D D1 D2 b-d Z-Φd H D0 PF.QQ41M F-16P RQ616P 15 115 95 65 45 14-2 4-14 105 150 20 130 105 75 55 16-2 4-14 110 150 25 140 115 85 65 16-2 4-14 120 160 32 165 135 100 78 16-2 4-18 145 160 40 180 145 110 85 16-3 4-18 155 250 50 200 160 125 100 18-3 4-18 175 300 65 220 180 145 120 18-3 4-18 195 300 80 250 195 160 135 20-3 8-18 225 320 100 280 215 180 155 20-3 8-18 255 320 125 320 245 210 185 20-3 8-18 285 400 150 360 280 240 210 24-3 8-23 295 400 200 400 335 295 265 30-3 12-23 330 450 PF.QQ41M F-25P RQ625P 40 180 145 110 85 18-3 4-18 155 250 50 200 160 125 100 20-3 4-18 175 300 65 220 180 145 120 22-3 8-18 195 300 80 250 195 160 135 22-3 8-18 225 320 100 280 230 190 160 24-3 8-23 255 320 125 320 270 220 188 28-3 8-25 285 400 150 360 300 250 218 30-3 8-25 295 400 200 400 360 310 278 34-3 12-25 330 450 订货须知：      一、①全通径整体高温球阀产品名称与型号；②全通径整体高温球阀口径；③全通径整体高温球阀是否带附件以便我们的为您正确选型。      二、若已经由设计单位选定沪一阀门全通径整体高温球阀型号，请按全通径整体高温球阀型号直接向我司销售部订购。      三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的沪一阀门专家为您审核把关。             感谢您访问我们的网站【http://www.famen58.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 本页关键词：Q41PPL全通径整体高温球阀http://www.famen58.net/400.html
