产品详情

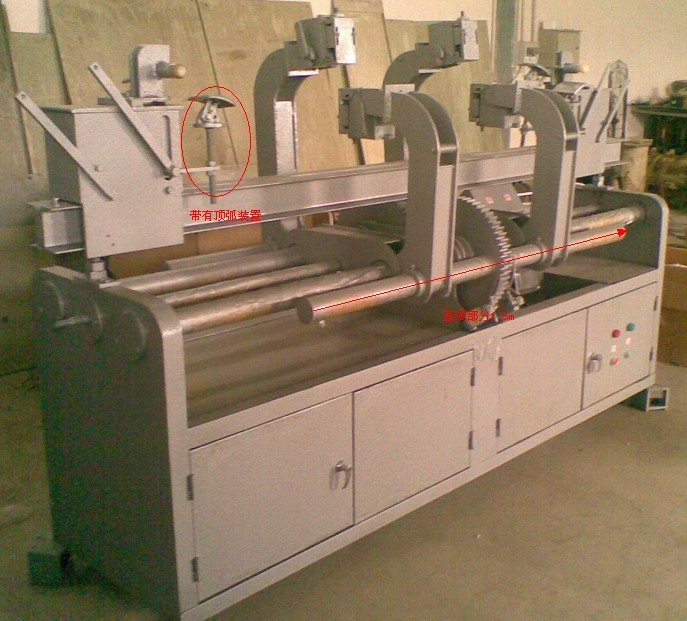

成型机、涨型机、拉型机其实是一种机器，它主要目的是把绕线机绕制的立绕梭型线圈或平绕梭型线圈拉成框型线圈。我公司产品以实用为目的，客户评价制作看似简单，单操作灵活、方便、上模快、退模迅速、拉型方便、定位精准、调角调位准确、不失为一种实用产品
一、适用范围
棱形较长的大型电机或截面较大的大、中型电机的定子框型线圈拉型之用。
二、外形尺寸
长x宽x高=2300x950x1550
三、技术参数
1、电机型号规格:减速电机传动机构，双齿轮带双臂同时张开,工件长度2200mm、传动电机0.75-4kw。
2、最大棱形长度：1900mm
3、直线长度：300~1300mm
4、拉开节距：120~800mm
5、拉开角度：0~180°
6、升高：0~180mm
7、夹口可调范围（外围截面）宽x高=（20~50）x（5~25）
四、结构特点
1、结构简单、操作方便、坚固耐用、安全可靠、省时省力、通用性强、所拉线圈形状基本一致。
2、涨臂前后伸缩，有限位开关控制伸缩张开距离，其拉力可在400KG左右，由齿轮传动，张开速度2.5-3秒至800mm
3、直线部分的夹口可使线圈截面大小调整，使其夹紧，在拉型时不致串动
