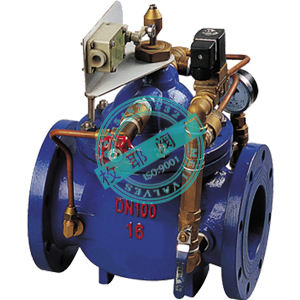

700X铸铁碳钢水泵控制阀

名 称：水泵控制阀
型 号：700X
口 径：40-600
压 力：1.0-2.5Mpa
材 质：铸钢、铸铁
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见：http://www.famen163.com/productintro/3671.htm

700X铸铁碳钢水泵控制阀部件材质：

阀体   灰铸铁/球墨铸铁/铸钢/不锈钢   阀盖   灰铸铁/球墨铸铁/铸钢/不锈钢

弹簧   弹簧钢/不锈钢   阀杆   2Cr13

膜片   尼龙强化橡胶/三元乙丙尼龙强化橡胶   阀座   铜合金/不锈钢

阀盘   灰铸铁/球墨铸铁/铸钢/不锈钢/铜   膜片压板   灰铸铁/球墨铸铁/铸钢/不锈钢

O型密封圈   橡胶/三元乙丙橡胶   O型圈压板   灰铸铁/球墨铸铁/铸钢/不锈钢

700X铸铁碳钢水泵控制阀技术参数：

公称通径   DN40-DN600

公称压力   1.0Mpa   1.6Mpa   2.5Mpa

适用温度   0℃~80℃

壳体试验压力   1.5Mpa   2.4Mpa   3.75Mpa

密封试验压力   1.1Mpa   1.76Mpa   2.75Mpa

最低动作压力   P1≥0.07MPa

结构长度标准   Q/BYL-2002

法兰长度标准   GB/T 17241.6

试验压力标准   GB/T 13927；AP1598

700X铸铁碳钢水泵控制阀外形尺寸：

DN   L   F1   H1   H

40   200   155   300   395

50   203   155   300   395

65   213   165   288   385

80   241   175   310   420

100   272   195   340   500

125   300   220   380   540

700X铸铁碳钢水泵控制阀性能特点：
