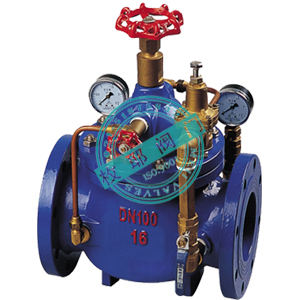

400X铸铁碳钢流量控制阀货到付款

名 称：流量控制阀
型 号：400X
口 径：40-600
压 力：1.0-2.5Mpa
材 质：铸钢、铸铁
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见：http://www.famen163.com/productintro/3674.htm

400X铸铁碳钢流量控制阀部件材质：

阀体   灰铸铁/球墨铸铁/铸钢/不锈钢   阀盖   灰铸铁/球墨铸铁/铸钢/不锈钢

弹簧   弹簧钢/不锈钢   阀杆   2Cr13

膜片   尼龙强化橡胶/三元乙丙尼龙强化橡胶   阀座   铜合金/不锈钢

阀盘   灰铸铁/球墨铸铁/铸钢/不锈钢/铜   膜片压板   灰铸铁/球墨铸铁/铸钢/不锈钢

O型密封圈   橡胶/三元乙丙橡胶   O型圈压板   灰铸铁/球墨铸铁/铸钢/不锈钢

400X铸铁碳钢流量控制阀技术参数：

公称通径   DN40-DN600

公称压力   1.0Mpa   1.6Mpa   2.5Mpa

适用温度   0℃~80℃

壳体试验压力   1.5Mpa   2.4Mpa   3.75Mpa

密封试验压力   1.1Mpa   1.76Mpa   2.75Mpa

最低动作压力   P1≥0.07MPa

结构长度标准   Q/BYL-2002

法兰长度标准   GB/T 17241.6

试验压力标准   GB/T 13927；AP1598

400X铸铁碳钢流量控制阀外形尺寸：

DN   L   F1   F   H1   H

40   200   155   330   278   395

50   203   155   330   278   395

65   213   165   350   298   405

80   241   175   365   313   430

100   272   195   410   350   510

125   300   220   455   365   560

400X铸铁碳钢流量控制阀性能特点：
