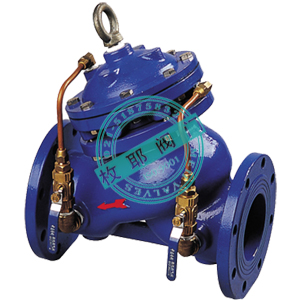

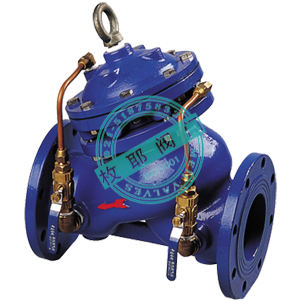

JD745X铸铁碳钢多功能水泵控制阀

名 称：铸铁碳钢多功能水泵控制阀
型 号：JD745X
口 径：50-1000
压 力：1.0-2.5Mpa
材 质：铸钢、铸铁
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见：http://www.famen163.com/productintro/3663.htm

JD745X铸铁碳钢多功能水泵控制阀部件材质：

阀体   灰铸铁/球墨铸铁/铸钢/不锈钢   阀盖   灰铸铁/球墨铸铁/铸钢/不锈钢

弹簧   弹簧钢/不锈钢   阀杆   2Cr13

膜片   尼龙强化橡胶/三元乙丙尼龙强化橡胶   阀座   铜合金/不锈钢

阀瓣   球墨铸铁   膜片压板   灰铸铁/球墨铸铁/铸钢/不锈钢

O型密封圈   橡胶/三元乙丙橡胶   O型圈压板   灰铸铁/球墨铸铁/铸钢/不锈钢

JD745X铸铁碳钢多功能水泵控制阀技术参数：

公称通径   DN40-DN1000

公称压力   1.0Mpa   1.6Mpa   2.5Mpa

适用温度   0℃~80℃

壳体试验压力   1.5Mpa   2.4Mpa   3.75Mpa

密封试验压力   1.1Mpa   1.76Mpa   2.75Mpa

最低动作压力   P1≥0.07MPa

结构长度标准   Q/BYL-2002

法兰长度标准   GB/T 17241.6；GB/T 9113

试验压力标准   GB/T 13927

JD745X铸铁碳钢多功能水泵控制阀外形尺寸：

DN   L   H   D   D1   n-d

PN1.0   PN1.6   PN2.5   PN1.0   PN1.6   PN2.5   PN1.0   PN1.6   PN2.5

50   203   293   165   165   165   125   125   125   4-18   4-18   4-18

65   216   328   185   185   185   145   145   145   4-18   4-18   8-18

80   248   364   200   200   200   160   160   160   8-18   8-18   8-18

100   283   418   220   220   235   180   180   190   8-18   8-18   8-22

125   330   481   250   250   270   210   210   220   8-18   8-18   8-22

JD745X铸铁碳钢多功能水泵控制阀性能特点：
