KB3077wifi模块 智能家居

首先感谢您选择本公司的产品!

深圳市金博通科技有限公司

联系人:黄玉考

电话:0755-82556825

QQ:1697513257

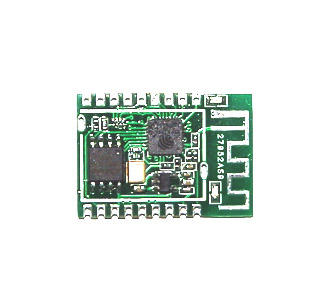

KB3077wifi模块1. KB3077 Wifi模块简介KB3077是金博通科技新推出的嵌入式UART -WiFi(串口-无线网)模块。内置TCP/IP协议栈，能够实现用户串口、无线网（WiFi）接口之间的转换。用户通过KB3077模块，既可以在局域网内使用手机或PC机与其通讯，也可以让其连接附近的WiFi路由器来进行使用手机互PC机与其互联网远程通讯，为用户的串口设备通过网络传输数据提供完整快速的解决方案。 主要功能特点：既可以基于AP模式，也可以Station模式，支持AP与Station共存模式；局域网、互联网通讯同时并存；网络端既可以基于Server,也可以基于Client;局域网内使用时可通过广播搜索指令来获取WiFi模块的IP的地址；配备互联网通讯平台（云数据服务器）;2.KB3077 Wifi模块技术参数网络标准无线标准：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b无线传输速率11n:最高可达150Mbps11g:最高可达54Mbps11b:最高可达11Mbps信道数1-14频率范围2.4-2.484G发射功率15-19DBM接口1个串口、11个GPIO（预留8个）、支持(复用GPIO) SPI、I2C、I2S、IR Remote Control、PWM天线天线类型板载天线（KB3077-A Wifi模块）/外接天线（KB3077-B Wifi模块）功能参数WiFi工作模式无线网卡/无线接入点/无线路由器无线安全WEP/TKIP/AES加密WPA/WPA2安全机制串口转网络TCP连接最大连接数5UDP连接最大连接数5串口波特率300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600, 1843200, 2686400. 3.KB3077 Wifi模块规格参数3.1 电气参数工作电压： DC 5V/3.3V功耗：下列功耗数据是基于3.3V 的电源、25°C 的周围温度，并使用内部稳压器测得。[1] 所有测量均在没有 SAW 滤波器的情况下，于天线接口处完成。[2] 所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。注①：Modem-Sleep 用于需要 CPU一直 处于工作状态 如 PWM 或 I2S 应用等。在保持 WiFi 连接时，如果没有数据传输，可根据 802.11标准 (如 U-APSD)，关闭WiFi Modem电路来省电。例如，在 DTIM3时，每 sleep 300mS，醒来3mS 接收AP 的Beacon包等，则整体平均电流约 15mA。注②：Light-Sleep 用于 CPU 可暂停的应用，如 WiFi 开关。在保持 WiFi 连接时，如果没有数据传输，可根据 802.11标准 (如 U-APSD)，关闭WiFi Modem电路并 暂停 CPU 来省电。例如，在 DTIM3 时，每sleep 300 ms，醒来 3ms 接收 AP 的 Beacon包等，则整体平均电流约 0.9mA。注③：Deep-Sleep 不需一直保持WiFi连接，很长时间才发送一次 数据包的 应用，如每100 秒测量一次温度的传感器。例如，每 300 s 醒来后需 0.3 - 1s 连上 AP 发送数据,则整体平均电流可远小于 1mA。3.2 环境参数与尺寸工作温度：-20-70℃工作湿度：10%-90%RH（不凝结）存储温度：-40-80℃存储湿度：5%-90%RH（不凝结）尺寸大小： . 体积：长宽厚:23*19.5*4mm                                        . 引脚插针尺寸：间距标准2.0m
