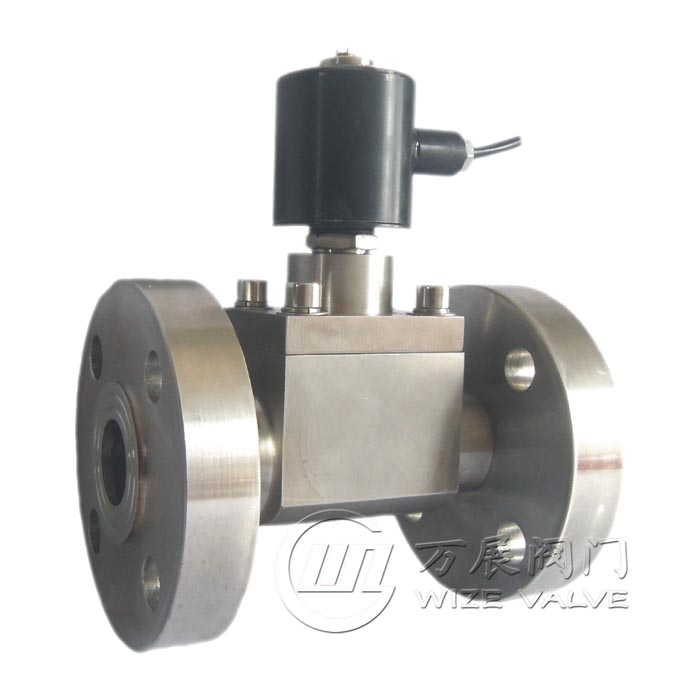

WZG高压电磁阀

WZG高压电磁阀

产品优势

领先技术       260Mpa实力飞碟活塞安全可靠

特制线圈寿命超长品质精良久经考验

应用范围

航天、国防军品、核工业、船舶重工、石化、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统超高压控制系统中。

主要选型参数

原理结构：直动活塞式，先导活塞式

适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体

工作压力：0~260Mpa(小口径)； 0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

介质温度：-200~-51℃,-50~40℃，-20~100℃，101~200℃，201~300/450/550℃

型号规格：DN0.5～DN200

连接方式：内螺纹、法兰

阀门材质：304、316、316L
电源电压：AC220V、DC24V（其它电压均可定制）

控制方式：常开、常闭

安装方式：水平、垂直

介质粘度：小于50CSt（大于时定制）

防护性能：普通型IP54,防水型IP65，短时浸泡型IP67

特殊功能：E防爆型（dⅡCT5）；S手动功能；X信号反馈；K常开功能； M脉冲功能；T定时功能

口径压力范围对照表(部分)

型号规格   WZG0.5   WZG01   WZG02   WZG03   WZG04   WZG05   WZG06   WZG08   WZG10

公称通径(DN)   0.5   1   2   3   4   5   6   8   10

连接方式   1/8；1/4   1/8；1/4   1/8；1/4   1/8；1/4   1/4；3/8   1/4；3/8   1/4；3/8   1/4；3/8   3/8

压力范围（Mpa）   0-260Mpa   0-260Mpa   0-20Mpa   0-8Mpa   0-4Mpa   0-2.5Mpa   0-1.6Mpa   0-0.6Mpa   0-0.6Mpa

0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

型号规格   WZG15   WZG20   WZG25   WZG32   WZG40   WZG50   WZG65   WZG80   WZG100

公称通径(DN)   15   20   25   32   40   50   65   80   100

连接方式   1/2   3/4   1   1-1/4   1-1/2   2   法兰   法兰   法兰

压力范围（Mpa）   0.1-5Mpa/0.1-10Mpa/0.3-40Mpa/0.5-70Mpa/1-260MPa

外形尺寸说明

因不同参数要求尺寸不同，故未详细标明尺寸，如需详细尺寸，可联系我司索取
