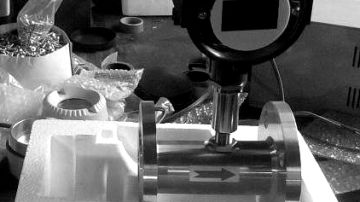

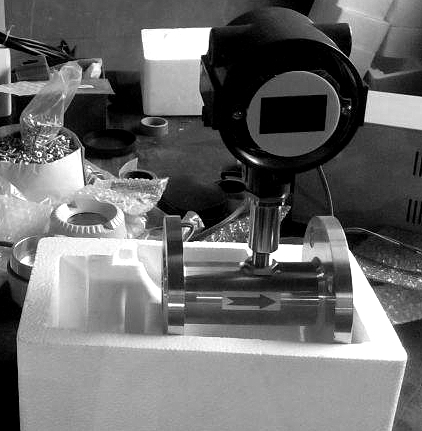

蒸汽冷凝水计量表 -金湖凯铭仪表有限公司
咨询热线：0517-86801006
手机:15861727050
QQ;82732281 联系人：潘经理
1．基本参数：表1
仪表口径及连接方式 25、40、50、80、100、150、200、250采用法兰连接
25、40可采用螺纹连接
精度等级 ±1.5%R、±1%R
量程比 1:10；1:20；1:30
仪表材质 表体：304不锈钢；叶轮：防腐ABS或优质铝合金；转换器：铸铝
被测介质温度（℃） -30℃～+80℃
环境条件 介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa
输出信号 蒸汽冷凝水计量表 三线制脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源 +12VDC 、+24VDC（可选）
信号传输线 STVPV3×0.3
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5
防爆等级 ExdIIBT6
防护等级 IP65
一、蒸汽冷凝水计量表 http://www.kaimingyb.com/
J-KMLWGY型气体涡轮流量传感器是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，蒸汽冷凝水计量表广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
蒸汽冷凝水计量表 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，蒸汽冷凝水计量表集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类蒸汽冷凝水计量表 均为防爆产品，防爆等级为：ExdIIBT6。
二、蒸汽冷凝水计量表 产品特点
◆优质合金涡轮，具有更高的稳流和耐腐蚀作用
◆蒸汽冷凝水计量表 进口优质专用轴承，使用寿命长
◆蒸汽冷凝水计量表 计量室与通气室隔绝，保证了仪表的安全性
◆流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h
◆蒸汽冷凝水计量表仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、蒸汽冷凝水计量表 技术参数：
2.测量范围及工作压力：表2（注：表2所示测量范围均为工作状态下流量范围）
蒸汽冷凝水计量表 型号规格 公称通径（mm） 流量范围（m3/h） 始动流量（m3/h） 工作压力（MPa） 安装形式
J-KMLWGY-25A 25 （1"） 0.7-7 0.6 4.0 法兰（螺纹）
J-KMLWGY-25B 1.5-15 1.0 4.0
J-KMLWGY-25C 3-30 2.0 4.0
J-KMLWGY-40A 40 （1.5"） 4-40 2.5 4.0 法兰（螺纹）
J-KMLWGY-40B 8-80 3 4.0
J-KMLWGY-50A 50 （2"） 10-100 3.5 4.0 法兰
J-KMLWGY-50B 15-150 4 4.0 法兰
J-KMLWGY-80 80 （3"） 15-300 4 1.6 法兰
J-KMLWGY-100 100（4"） 20-400 5 1.6 法兰
J-KMLWGY-150 150（6"） 50-1000 8 1.6 法兰
J-KMLWGY-200 200（8"） 100-2000 20 1.6 法兰
J-KMLWGY-200 250（10"） 150-3000 30 1.6 法兰
J-KMLWGY-300 300（12"） 200-4000 40 1.6 法兰
四、蒸汽冷凝水计量表 仪表选型
1.选型说明
蒸汽冷凝水计量表 用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使蒸汽冷凝水计量表 的使用性能蒸汽冷凝水计量表量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
2. 蒸汽冷凝水计量表 选型谱表：表3
蒸汽冷凝水计量表 型 号 说 明
J-KMLWGY- □ -□ /□ /□
类型 N 蒸汽冷凝水计量表 脉冲输出型气体涡轮流量传感器
仪表口径 25A/B/C 25mm
40A/B 40 mm
50A/B 50 mm
80 80 mm
100 100 mm
150 150 mm
200 200 mm
250 250 mm
300 300 mm
传感器材质 N 蒸汽冷凝水计量表基本材质，优质铝合金。（最高耐压：1.0MPa）
S 不锈钢材质。（高压防腐型）
特殊结构 A 氧气专用结构（脱油脱脂处理）
B 压缩空气专用结构（高流速设计）
蒸汽冷凝水计量表 例：选用一台不锈钢材质，脉冲输出型气体蒸汽冷凝水计量表 来测量氧气，用户测量范围为10-35m3/h,型号为： J-KMLWGY－40A/S/A
用途
涡轮流量传感器与显示仪表配套组成。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、特点：
★ 压力损失小。
★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置，并可显示在液晶屏上，液晶屏直观清晰，可靠性高。
★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
三、主要技术参数:
★ 流量计规格，基本参数和性能指标（见表二）
★ 准确度：0.5级、1.0级；
★ 使用条件：
1、 环境温度-20℃～50℃;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ExibⅡBT4.
★ 信号传输距离：传感器至显示器的距离可达1000m。
四、 电气特性：
1、 显示方式：
（1）LWGY 远传显示：脉冲输出（配显示仪表）；
（2）LWY 现场显示：液晶显示累积流量，单位（m³）
液晶显示瞬时流量，单位（m³/h）
（3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
（1）LWGY 脉冲输出，p-p值由供电电源确定；
（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
（3）LWGB4~20mA两线制电流输出。
3、供电电源：
（1）LWGY：DC5~24V；
（2）LWY：3V锂电池安装于仪表内部可连续使用3~5年；技术优势
涡轮流量计具有精度高、重复性好、无零点漂移、高量程比等优点。涡轮流量计拥有高质量轴承、特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。涡轮流量计输出信号为脉冲，易于数字化。涡轮流量计压力损失小，叶片能防腐，可以测量粘稠和腐蚀性的介质。结构
LYGY涡轮流量计总体原理框图如下图所示。
优点
(1)高精度,在所有流量计中,属于比较精确的
涡轮流量计
涡轮流量计
流量计;
(2)重复性好;
(3)无零点漂移,抗干扰能力好;
(4)使用概况:
涡轮流量计在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气和低温流体统在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的天然计量仪表,仅荷兰在天然气管线上就采用了2600多台各种尺寸,压力从0.8~6.5MPa的气体涡轮流量计,它们已成为优良的天然气计量仪表。
使用
涡轮流量计使用时应该注意哪些方面：
1 每一路的使用
1.1安装就位后，应确保所有的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。
1.2打开涡轮流量计上游旁通小球阀
1.3缓慢打开ZR-LWGY涡轮流量计上游旁通小截止阀，气体缓慢充入直到涡轮流量计下游电动强制密封球阀前。
注意：压力剧烈震荡或过快的高速加压会损坏涡轮流量计。为了保护气体涡轮流量计，加到涡轮流量计上的压力升高不能超过35kPa/s。如现场不能测量压力变化，则监视涡轮流量计流量不能超限。
1.4关闭旁通小球阀和截止阀。
1.5转动手轮打开入口强制密封阀。
1.6缓慢打开涡轮流量计下游电动强制密封球阀(至少持续1分钟)，最好使用电动执行机构上的手动开关，一定要小心，不要使涡轮流量计超速运转。
1.7按1.2-1.6 步骤操作，整个系统充压完毕，天然气开始被计量。
2 在线比对气体涡轮流量计(工作路和主路进行比对)
2.1确保主路的入口和出口阀门是关闭的。
2.2按照“1 每一路的使用”中的步骤1.2,1.3,1.4,给主路充压。
2.3关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀（最好是同时做三项工作）。
2.4气体依次通过工作路和主路。两台涡轮流量计可以互相比对，来检查是否有大的偏差。
2.5当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀（最好是同时做三项工作）。
2.6这时工作路重新投入工作。
3 用移动标定车在线标定气体ZR-LWGY涡轮流量计
3.1确保两个标定口之间的电动强制密封球阀处于关闭的状态。
3.2打开标定口法兰盲板上的小球阀，确保法兰盲板内部无压力。然后取下法兰盲板。
3.3将移动标定车和标定口连接好。
3.4按照“1 每一路的使用”中的步骤1.2,1.3,1.4,给主路充压。
3.5关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路上两个标定强制密封球阀（最好是同时做这四项工作）。
3.6这时，气体依次流过橇座内的两台气体涡轮流量计和移动标定车。 3.7 完成在线标定后，关闭标定口的两个球阀，缓慢打开比对管路的强制密封球阀，缓慢打开工作路出口电动强制密封球阀（最好是同时做这四项工作）。
3.8将法兰盲板装回，不要忘了关闭法兰盲板上的小球阀。 3.9 这时工作路重新投入工作。
涡轮流量计的口径、精度与流量参数：
仪表口径及连接方式 4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级 ±0.5%R
量程比 1:10；1:15；1:20
仪表材质 304不锈钢、316（L）不锈钢等
被测介质温度（℃） -20～+120℃
环境条件 温度－10～+55℃，相对湿度5%～90%，大气压力86～106KPa
输出信号 4-20mADC电流信号（LWGY-□C型）
供电电源 LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC
信号传输线 2×0.3（二线制）
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5（LWGY-□C型）
防爆等级 ExdIIBT6
防护等级 IP65
仪表口径（mm） 正常流量范围（m3/h） 扩展流量范围（m3/h） 常规耐受压力（MPa） 特制耐压等级（MPa）（法兰连接方式）
DN 4 0.04～0.25 0.04～0.4 6.3 12、16、25
DN 6 0.1～0.6 0.06～0.6 6.3 12、16、25
DN 10 0.2～1.2 0.15～1.5 6.3 12、16、25
DN 15 0.6～6 0.4～8 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 20 0.8～8 0.45～9 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 25 1～10 0.5～10 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 32 1.5～15 0.8～15 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 40 2～20 1～20 6.3、2.5（法兰） 4.0、6.3、12、16、25
DN 50 4～40 2～40 2.5 4.0、6.3、12、16、25
DN 65 7～70 4～70 2.5 4.0、6.3、12、16、25
DN 80 10～100 5～100 2.5 4.0、6.3、12、16、25
DN 100 20～200 10～200 2.5 4.0、6.3、12、16、25
DN 125 25～250 13～250 1.6 2.5、4.0
DN 150 30～300 15～300 1.6 2.5、4.0
DN 200 80～800 40～800 1.6 2.5、4.0
选型表
型 号 说 明
LWGY─ □ /□ /□ /□ /□ /□ /□
公称通径 4 * * * * * * 4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
6 6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
10 10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
15 15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
20 20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
25 25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
32 32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
40 40mm，标准量程2～20m3/h，宽量程为1～20m3/h
50 50mm，标准量程4～40m3/h，宽量程为2～40m3/h
65 65mm，标准量程7～70m3/h，宽量程为4～70m3/h
80 80mm，标准量程10～100m3/h，宽量程为5～100m3/h
100 100mm，标准量程20～200m3/h，宽量程为10～200m3/h
125 125mm，标准量程25～250m3/h，宽量程为13～250m3/h
150 150mm，标准量程30～300m3/h，宽量程为15～300m3/h
200 200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型 B 电池供电现场显示型
C 现场显示/4～20mA 两线制电流输出
C1 现场显示/RS485通讯协议
C2 现场显示/HART通讯协议
精度等级 05 精度0.5级
10 精度1.0级
涡轮类型 W 宽量程涡轮
S 标准涡轮
材质 S 304不锈钢
L 316（L）不锈钢
防爆 E 防爆型（防爆等级：ExdⅡBT6）
压力等级 N 常规
H(x) 高压
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”
