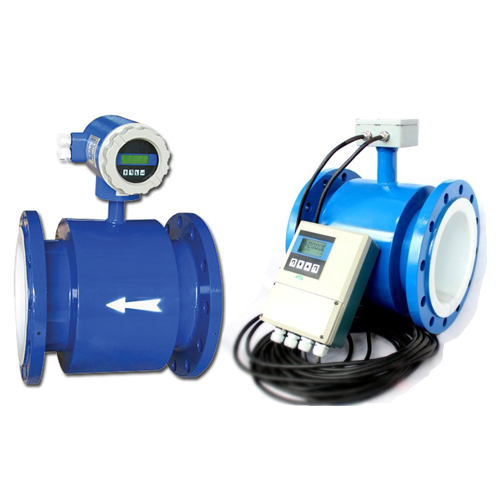

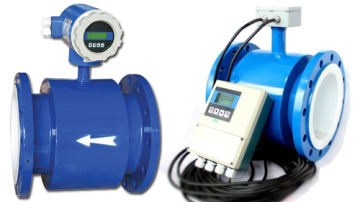

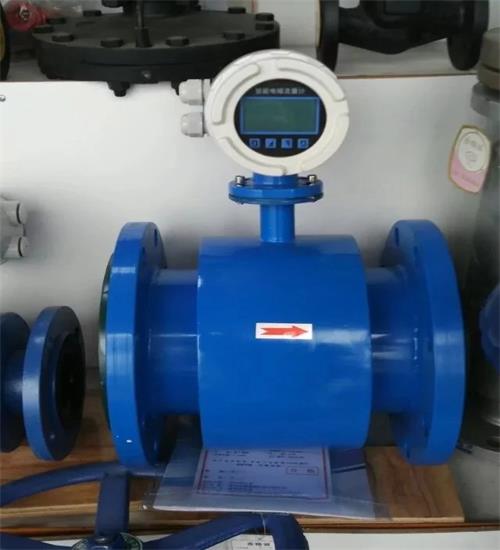

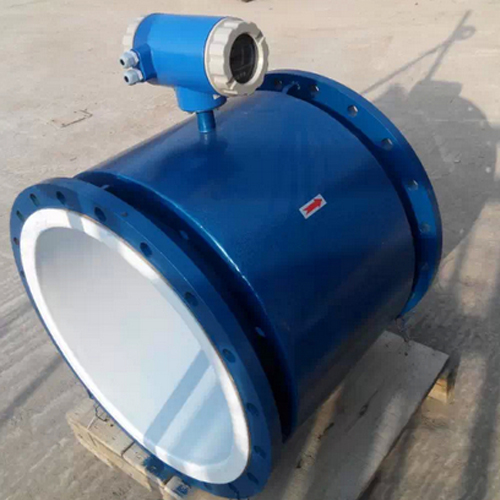

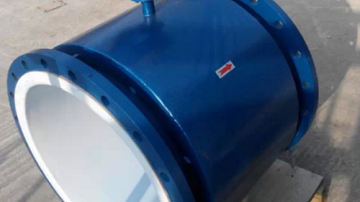

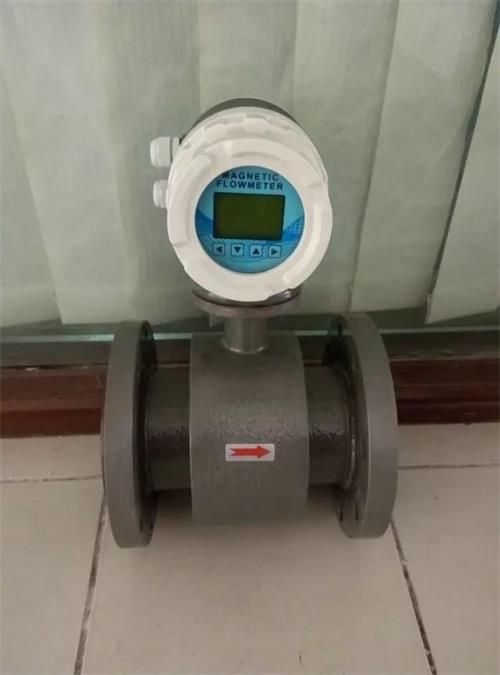

智能一体型电磁流量计
量程比：150：1口径范围：DN10—DN1200mm
仪表特点：可测量强腐蚀介质
电极材料：316L，钛，哈氏合金，钽，铂(可选)
内衬材料：橡胶，聚乙烯，聚四氟乙烯(可选)
选型代码
型号 口径
JKM-LDE 15~2600
代号 安装形式
Y 一体式
F 分体式
代号 转换器型号
ZA 圆形
ZB 方形
代号 输出信号
I.4 4~20mA
f 频率 1KHz
Rs 串行通讯（485）
C 控制输出
代号 防爆要求
N 无防爆
EX 防爆（仅适用于分体式）
代号 介质温度
T1 ≤65℃
T2 ≤120℃
T3 ≤180℃(仅适用于分体式）
代号 内衬材质
NE 氯丁橡胶（≤65℃）
PTFE 聚四氟乙烯（≤189℃）
PVC 聚氯乙烯（≤70℃）
代号 电极材质
316L 不锈钢
HC 哈氏合金C
HB 哈氏合金B
Ti 钛
Ta 钽
脉冲输出方式:
脉冲输出方式主要用于计量方式。应用时应选择适当的脉冲当量和脉冲宽度。脉冲当量采用与计量部门及其它流量仪表习惯一致的定义，即每个脉冲代表多少单位体积（或质量）。
一定流量下，选择小的脉冲当量，相同时间内输出的脉冲数多，计量精度高。但是在短时间内，容易将计数器记满造成溢出。选择大的脉冲当量时，输出的脉冲数少，相同计数器位数的计数时间长，相应的频率低。由于此时的计数器多采用电磁计数器，脉冲电流大。因此应注意选择适当的脉冲宽度以减少计数器线圈导通时间，减低功耗。但是也不能选择过小的脉冲宽度，否则容易丢失脉冲数。
另外，必须说明，脉冲输出不同于频率输出，脉冲输出不是很均匀的脉冲串。一般测量脉冲输出应选用计数器仪表，不应选用频率计仪表。
DN15电磁流量计主要技术数据
公称通径：DN6-3000mm
公称压力：0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)
精 度：±0.2% ±0.5%(示值误差)
测量范围(流量):0-1m/s至0-10m/s
介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
环境温度：-25℃～+60℃
环境湿度：5～100%RH（相对湿度）
介质电导率：大于20μS/cm
安 装：一体型、分体型
外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）
转换器IP65
电极结构：三电极结构、
测介质温度：氯丁橡胶衬里80℃，聚氨脂衬里80℃，聚四氟乙烯衬里180℃， 耐高温橡胶衬里120℃
传感器输出信号：0-0.2mVp-p至0-2mVp-p
电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
DN15电磁流量计防爆标志：ExmⅡT4，ExmdⅡBT4
运行前的检查
流量计投运前进行下述检查；
l流量计在运输和安装中有无损伤；
l使用电源电压同铭牌电压是否相符；
l使用正确流量值的保险丝；
l仪表正确接地；
l量程设定是否正确（见转换器部分有关内容）；
检查后，打开管道阀门使液体充满管线系统，应注意排除泄露和系统内的残留气体。接通仪
表电源，一般流量计通电预热10分钟即可正常工作。
DN15电磁流量计是一种真正的体积流量计。对于制造商和用户来说， 只要
普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是DN15电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有极高的可靠性。
DN15电磁流量计是采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。
二、DN15电磁流量计特点
测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
测量管无阻碍、无活动部件、无压损，直管段要求较低。
电磁流量传感器可带接地电极，实现仪表良好接地。
电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
全数字量处理，抗干扰能力强，测量可靠，精确度高。
DN15电磁流量计高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
DN15电磁流量计流量：
内径（mm） 10 15 20 25 32 40 50 65
Qmin（m3/h） 0.0283 0.0636 0.12 0.176 0.29 0.452 0.7 1.19
Qmax（m3/h） 4.24 9.54 16.96 26.5 43.42 67.85 106.0 179.0
内径（mm） 80 100 125 150 200 250 300 350
Qmin（m3/h） 1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6
Qmax（m3/h） 271.0 424.0 662.0 954.0 1690 2650 3810 5190
内径（mm） 400 450 500 550 600 700 800 900
Qmin（m3/h） 45.2 57.2 77.6 85.5 101.0 138.0 180.0 229.0
Qmax（m3/h） 6780 8570 10600 12800 15200 20700 27100 34300
内径（mm） 1000 1100 1200 1400 1600 1800 2000 2200
Qmin（m3/h） 282.0 342.0 407.0 554.1 732.7 916.0 1131.0 1368.4
Qmax（m3/h） 42400 51300 61000 83121 108566 137404 169635 205258
·
·
电源 交流 85—265V，45—400Hz
直流 11—40V
DN15电磁流量计操作键和显示 按键式 4个薄膜按键可设定选择全部参数，也可利用PC机（RS232）对转换器设定编程；3行LCD宽视角、宽温、带背光显示；第1行显示流量值；第2行显示流量单位；第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
磁键式 2个磁键用于显示参数的选择和复位，利用PC机（RS232）对转换器设定编程；2行LCD宽视角、宽温、带背光显示：第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。第2行：显示流量。
内部积算器 正向总量、反向总量及差值总量。
DN15电磁流量计输出信号 单向模拟输出 全隔离，负载≤600D．（20mA时）；上限：0—21mA可选，每档lmA；下限：0—21mA可选，每档1mA；正、反向流量输出方式编程。
双向模拟输出 下限限制为。或4mA，其他同单向模拟输出。
双向脉冲输出 两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；方波或选定脉宽，选定脉宽上限2．5S，每档1ms；无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
双路报警输出 可报警（编程）高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.（与脉冲输出不隔离）
数字通讯 RS232，RS485，HART
DN15电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
