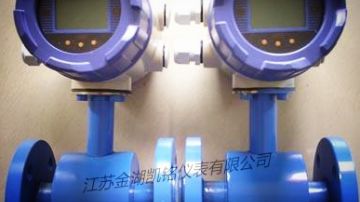

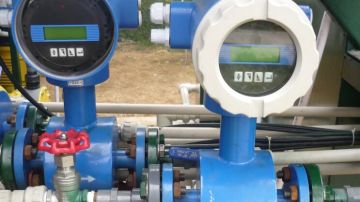

碳酸钠溶液流量计— 金湖凯铭仪表有限公司
手机：15861727050
咨询热线：0517-86801006 QQ： 82732281 欢迎来电垂询！我们将竭诚为您服务！
特点：
由于结构简单、使用寿命长特别适合工业上管道、渠道、小型河道的流量测量以及环保处理方面的各种导电液体测量，碳酸钠溶液流量计广泛用于市政供水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门。
碳酸钠溶液流量计详细参数：
流速测量范围：（0.001-10）m/s
碳酸钠溶液流量计仪表精度：1.0级
工作压力：≤1.6MPahttp://www.kaimingyb.com/介质温度：0-80℃
功 耗：﹤15VA
防护等级：IP68http://www.whyia.com/
1、测量管内无可活动部件，传感器使用寿命长。
2、管内无阻力部件，因此没有附加压力损失，不会产生阻塞，测量可靠。
3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。
4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。
5、可在老管道上截取改造安装，施工简单，工程量小。
6、与一般流量计的成本和安装费用低，特别适合大中口径管道流量的测量。
7、传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
8、中文LCD显示器，显示累积流量，瞬时流量、流速、流量百分比等。
9、可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
http://www.kaimingyb.com/
氧化铜流量计主要技术指标
介质电导率 ＞5μ S/cm.
流速 0.3-12m/s
量程 在可测流速范围内，满量程流量可编程，详见右表
精度 测量示值±0.5%,±1%
环境温度 环境温度 -10℃-50℃
相对温度 5%-90%
介质温度 T1≤65℃, T2≤120℃, T3≤180℃
工作压力 DN10-80:PN≤4MPa
DN100-300:PN≤1.6MPa
DN350-1000:PN≤1MPa
以上各口径如需更高压力，可以特殊订货
电源 220V AC 50Hz(90-245V AC 50Hz)24V DC (20-36V DC)
功耗 电池供电6.5VA
防护等级 标准型 IP65, 特殊型 IP67 或 IP68
电极材质 316L,HC,HB,Pt,Ti,Ta
衬里材质 1. 氯丁橡胶 2. 聚四氟乙烯 3.聚胺脂橡胶4.可熔性聚四氟乙烯 5. 聚全氟乙烯 http://www.kaimingyb.com/
碳酸钠溶液流量计流量范围表：
口径（mm） 流量范围（m3/h） 口径（mm） 流量范围（m3/h）
φ15 0.06~6.36 φ450 57.23～5722.65
φ20 0.11～11.3 φ500 70.65～7065.00
φ25 0.18～17.66 φ600 101.74～10173.6
φ40 0.45～45.22 φ700 138.47～13847.4
φ50 0.71～70.65 φ800 180.86～18086.4
φ65 1.19～119.4 φ900 228.91～22890.6
φ80 1.81～180.86 φ1000 406.94～40694.4
φ100 2.83～282.60 φ1200 553.90～55389.6
φ150 6.36～635.85 φ1600 723.46～72345.6
φ200 11.3～1130.4 φ1800 915.62～91562.4
φ250 17.66～1762.5 φ2000 1130.4～113040.00
φ300 25.43～2543.40 φ2200 1367.78～136778.4
φ350 34.62～3461.85 φ2400 1627.78～162777.6
φ400 45.22～4521.6 φ2600 1910.38～191037.6
碳酸钠溶液流量计选型表：
型号 口径
JKM-LDE 15~2600
代号 电极材料
K1 316L
K2 HB
K3 HC
K4 钛
K5 钽
K6 铂合金
K7 不锈钢涂覆碳 化钨
代号 内衬材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚录丁橡胶
C5 聚氨脂橡胶
代号 功能
E1 0.3级
E2 0.5级
E3 1级
F1 4－20Madc,负载≤750Ω
F2 0-3khz,5v有源，可变脉宽，输出高端有效频率
F3 RS485接口
T1 常温型
T2 高温型
T3 超高温型
P1 1．0MPa
P2 1．6MPa
P3 4．0MPa
P4 16MPa
D1 220VAC±10％
D2 24VDC±10％
J1 一体型结构
J2 分体型结构
J3 防爆一体型结构
JKM-LD系列碳酸钠溶液流量计仪表选型：
1、量程范围确认：
碳酸钠溶液流量计一般工业用碳酸钠溶液流量计被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
碳酸钠溶液流量计在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
碳酸钠溶液流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
碳酸钠溶液流量计主要技术参数
●公称通径系列DN(mm) 管道式四氟衬里：10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600管道式橡胶衬里：40，50，65，80，100，125，150，200，300350，400，500，600，800，1000，1200，1400，1500，1600，1800，2000，2200．注：特殊规格可以定制●流动方向正，反，净流量，量程比：150：1重复性误差：测量值的±0.1%●精度等级：管道式：0.5级，1.0级●被测介质温度：普通橡胶衬里：-20~+60℃高温橡胶衬里：-20~+90℃聚四氟乙烯衬里：-30~+100℃高温型乙烯衬里：-30~+180℃●额定工作压力：管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa, DN200—DN1200：≤1.0Mpa●流量测量范围：流量测量范围对流速度范围是0.3—15m/s ●电导率范围：被测流体电导率≥5μs/cm大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；●输出电流及负载电阻：4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V导通时 集电极最大电流为25mA●电极材料：含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料●防护等级： 潜水型： IP68，其他型 IP65●供电电源：85~265V， 45~63HZ●直管段长度：管道式：上游≥5DN，下游≥2DN●连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。●防暴标志：mdllBT4●环境温度： -25℃~+60℃●相对温度：5%~95%●消耗总功率：小于20W
常见介质电导率表
液体 电导率（μs/cm） 液体 电导率（μs/cm）
各种酸 10*104-801*104 啤酒 600-800
碱液 8*104-30*104 麦芽汁 500-1000
蒸馏水 0.01-5 牛奶 200-300
水及饮料 200-800 水果酱 400-1000
接线要求
所有接线应在切断供电电源后进行。
l在确认电缆型号后，按规定进行接线，接线应正确、牢靠。
l按正确程序将电缆穿进出线套：首先松开出线套压紧螺母，拿掉堵板。依次给电缆套上压紧螺母、橡胶圈，再将电缆穿出线套。接线完成后理顺电缆，并旋紧压紧螺母使橡胶圈紧压电缆。
l电缆剥线时，注意不要损伤应予保留的绝缘层。对流量信号芯线，只要可以接线，就尽量少剥屏蔽层。对STT3200电缆，两同轴电缆的内层屏蔽泄漏线绞合后，应套上绝缘套管，然后再接至SGND端。对黑色半导体层应从根部切除，以免影响其他接线。
碳酸钠溶液流量计24小时售后服务电话：0517-86801006 15861727050
保修说明
1、我公司产品质量保证期一律为出厂之日起12个月。
2、在质量保证期内，仪表出现因制造质量引起的故障，本公司负责免费维修服务。
3、仪表出厂三个月内发现制造质量问题，本公司负责免费调换。
4、公司收到用户报修后2小时内作出回应，并提出处理建议。在与用户约定时
