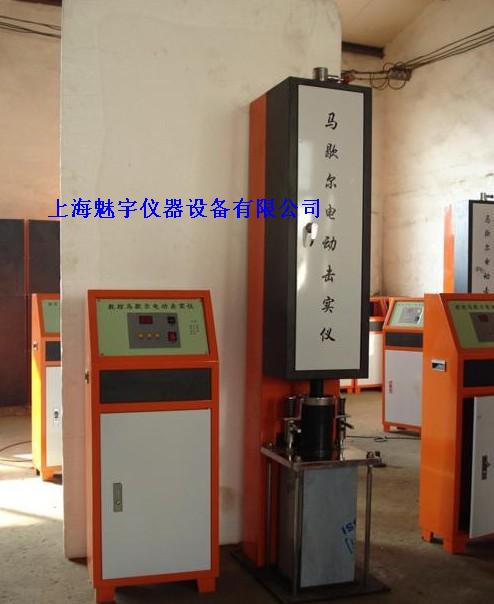

马歇尔电动击实仪

上海魅宇仪器设备有限公司对订购我公司马歇尔电动击实仪产品的企事业单位及个人用户负责实施售后服务。该产品质量好、操作简单、安装方便、使用方便、性能好、外形美观、价格便宜。马歇尔电动击实仪产品实行三包服务，产品质量保证期一年。在质量保证期内，因产品质量问题发生的设备故障（人为操作不当原因致使设备故障除外），公司售后事业部将提供免费更换新机服务。打磨性测定仪 www.chem17.com/st255513/Product_27746066.html

马歇尔电动击实仪常见故障与排除：
●工作当中出现不提锤现象或在提锤过程中脱 锤。 检查传动链条是否松动，如松动可调节后面调整罗栓，击实锤上弹片是否受损，需要更换，挑锤块与放锤键是否磨损太重。
●显示屏上数字显示异常或不计数。 检查上传动轮处接近开关，是否松动或接近距离太远。
●在打开电源开关后整个显示屏不显示。 检查电源是否正常或配电箱后保险管是否熔断。
●在提锤过程中，连同导向杆一并提起脱不开。 链条是否太松，导向杆上是否缺少润滑油或污垢太多。

马歇尔电动击实仪注意事项：
●在没有装混合料时,不得启动击实仪，不用时在试模内垫棉纱或碎纸屑。
●定期对链条、重锤滑动部分进行润滑。
●每次击实结束后，应即对试模、击实压头、钢板平台进行清洗处理。
●应经常检查钢板平台与混凝土底座的张紧度。
●记数器以正计数方式进行计数。
●下一次击实时应先按下复位按钮，再按启动按钮。
●正在进行击实需停机或机器发生故障时可按下停止按钮,使击实仪停止工作。
●应定期检查链条的张紧度，如果其挠度大于10mm就应进行调整。

马歇尔电动击实仪操作规程：
●首先将柜后的三个插头连线接好。“电机”要接到机柜电机输入口，“无触点接近开关”接到记数插口。“电源”接到电源插口，同时零线一定要接好。
●以上工作做好后，拔动“予置”拔码盘，可按需要击实次数从1设置到99次。打开电源开关面板上数码管显示“00”电源显示灯亮。
●按下启动键控制器开始工作，状态灯亮，数码灯显示“00”电机转动，提锤击实，每击一次数码管加一个数，达到设置击次后电机停止状态、指示灯灭。
●按暂停键，工作停止，状态指示灭，再次按启动键，工作恢复正常，工作中如有异常情况可按暂停键，此时数码管显示所击次数。一次实验后，先按清零键，再按启动键。

马歇尔电动击实仪适用范围：
适用于标准击实法制作沥青混合料试件,以供试验室进行沥青混合料物理力学性质的试验使用，也适用于马歇尔试验，间接抗拉试验等使用的Φ152mm±0.2mm×115mm/Φ101.6mm±0.2mm×63.5mm圆柱体试件的成型。

马歇尔电动击实仪成型步骤：
●待混合料温度符合要求的压实温度后，将试模连同底座一起放在击实台上固定，在装好的混合料上面垫一张吸油性小的圆纸，再将装有击实仪锤及导向棒的压实头插入试模中，开启本击实仪开始实验。
●将拌好的沥青混合料均匀称取一个试件所需的用量（约1200g）当已知沥青混合料的密度时，可根据试件的标准尺寸计算并乘以1.03得到要求的混合料数量。
●在试件制作过程中，为防止混合料温度下降，应连盘放在烘箱中保温。从烘箱中取出预热的试模及套筒，用沾有少许黄油的棉纱檫拭套筒，底座及击实锤底面，将试模装在底座上，垫一张圆形的吸油性小的纸，按四分法从四个方向用小铲将混合料铲人试模中，用插刀或大螺丝刀沿周边插捣15次，中间10次。插捣后将沥青混合料表面整平成凸圆弧面。对大型马歇尔试件，混合料分两次加入，每次插捣次数同上。
●插入温度计，至混合料中心附近，检查混合料温度。

马歇尔电动击实仪操作方法：
●每次击实前应将击实压头，试模内壁及试模底座涂刷机油。
●打开安全门，提起导轨滑杆及重锤，用安全操纵杆将击实压头锁住。
●按规范要求将拌合好的沥青混合料放入试模内，将试模推入钢板平台的试模定位销内，锁紧试模。
●提起导杆及重锤，打开安全操纵杆，放下击实压头，关上安全门，按下启动按钮击实便开始，达到设定次数自动关机。

马歇尔电动击实仪实验过程：
<注意>试验前先接通三相380V电源，并检查输入航空插头，与工作输出航空插头是否接牢，然后打开电源<20>。显示屏显示“日日”，按照所需锤击次数,按置数器<19>设定好。放下压模装置<7>压紧试筒，然后松开锤座<1>使导杆落下，用手触动点动<18>观察传动轮，正反转。（注：挑锤块<4>逆时针行驶为正转,反之则更改电源线，任意调换其中两根即可，一切正常后，按下“启动”<17>，击实仪开始工作）。
当试件击实一面后,取下套筒将试模调头,然后以同样的方式和次数击实另一面。
试件击实结束后，立即用镊子取掉上下面的纸，用卡尺量取试件离试模上口的高度，并由此计算试件高度,如不符合要求,试件应作废,并按下式调整试件的混合料质量，以保证高度符合63.5mm±1.3mm的要求。
最后卸去试筒及底座，将装有试件的试模横向放置冷却至室温（不少于12小时）置脱模机上脱出。
工作完毕后，把试模清理干净以备下次实验用。把本仪器擦拭干净，并在导杆击实锤传动轮上拭上润滑油。把配电箱上电源断开，电源开关关闭。

马歇尔电动击实仪用途：
本击实方法适用于标准击实法制作沥青混合料试件,以供试验室进行沥青混合料物理力学性质的试验使用，适用于马歇尔试验，间接抗拉试验等使用的Φ152mm±0.2mm×115mm圆柱体试件的成型。

马歇尔电动击实仪参数：
●落距：457mm±1.5mm。
●锤重：10210g±10g。
●击实速度：60次/分±5次/分。
●试模规格：Φ152mm±0.2mm×115mm。
