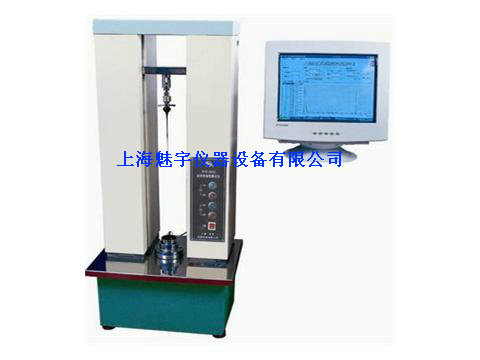

沥青粘韧性测定仪

上海魅宇仪器设备有限公司对订购我公司沥青粘韧性测定仪产品的企事业单位及个人用户负责实施售后服务。该产品质量好、操作简单、安装方便、使用方便、性能好、外形美观、价格便宜。沥青粘韧性测定仪产品实行三包服务，产品质量保证期一年。在质量保证期内，因产品质量问题发生的设备故障（人为操作不当原因致使设备故障除外），公司售后事业部将提供免费更换新机服务。索氏提取器 www.instrument.com.cn/netshow/C201239.htm

沥青粘韧性测定仪参数：
▲拉伸速度： 500mm/min。
▲最大加载能力：1000N。
▲拉力非线性误差：＜0.5％。
▲拉力采样间隔： 0.5mm。
▲位移测量范围：610mm（标准要求）。
▲变形测量误差：±0.5mm。
▲供电电源：220V±10％ 50Hz AC 250W。
▲外型尺寸：530×400×1220mm。

沥青粘韧性测定仪功能：
▲自动完成试验，记录试验曲线数据和最大拉力。
▲自动计算沥青粘韧性值。
▲微型打印机输出试验数据和曲线图。
▲下限位保护。

沥青粘韧性测定仪结构及原理：
主机由拉伸机构、试验器、软件处理系统等组成。对沥青粘韧性进行全自动试验，启动试验后，仪器自动控制拉伸系统进行延伸试验，并记录位移拉力曲线数据，试验完成后自动计算沥青韧性和粘韧性，并可以打印试验结果和拉力位移曲线图。

沥青粘韧性测定仪操作：
按键操作说明
▲<试验> 用来启动试验，按下该键后，试验启动，拉伸头开始上升，此时可以按下<停止>键中断试验。
▲<停止> 在试验过程中和归位过程中，按下该键停止电机运转。
▲<打印> 试验完成后，按下该键打印试验结果和曲线图。
▲<归位> 试验完成后，按下该键，拉伸头自动归位到限位位置。到达限位位置后，再按下该键，可以点动操作电机运转。

沥青粘韧性测定仪安装调试：
▲主机为台式安置，安装台要坚固、平稳水平。
▲电源为三相插头输入，参看下图。
▲在使用一年后应在减速机和丝杠处略加润滑油。
▲拉伸头有下限位开关保护主机超行程使用。
▲连接主机与控制箱的电机连线、限位开关连线。

沥青粘韧性测定仪准备：
▲按JTJ/T0602的方法准备沥青试样，当试验改性沥青时，改性剂的加入应根据要求的方法操作并搅拌均匀。
▲将试样容器放入60℃～80℃烘箱中，预热1h。
▲用三氯乙烯溶剂擦净拉伸头半球圆头，装入定位支架中干燥待用，将热沥青试样逐渐注入预热的试验容器中，质量为50g±1g，注意试验中不得混入气泡。
▲迅速将拉伸半球圆头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平（见试验器装样示意图），在室温下静置1h ~ 1.5h，此时试样稍有收缩，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平。
▲将安装好的粘韧性试验器连同试样与起置入温度为25℃±0.1℃的恒温水槽中的架子上保温1h ~ 1.5h。

沥青粘韧性测定仪正式拉伸试验：
▲按下拉伸试验机的电源按键，拉伸试验机接通工作电源，等待拉伸测试。
▲运行计算机检测软件（粘韧性测试仪.exe文件，详细说明见软件操作说明），按下述程序操作：
⑴ 输入本次试验测量资料：样品编号、测量人、送样单位。
⑵  点击软件“测量”窗体上的测量按钮，等待开始试验。
⑶  将装有试样的粘韧性试验器从恒温水槽中取出，倒掉沥青表面上的水，   迅速将试验器上的连接杆及试样器杯安装到拉伸试样机的上下夹具间。注意安装时不得使半球圆头与沥青的相对位置产生扰动。粘韧性试验器从恒温水槽中取出到试验结束的时间应符合标准的规定。
⑷ 按动拉伸试验机上的上行启动按键，拉伸试验机立即以500mm/min的速度开始上行拉伸，此时计算机实时记录下荷重～变形曲线，并自动计算出沥青试 样的粘韧性、韧性，当运行到610mm时，拉伸试验机自动停止，本次拉伸试验结束。
注意：
a.特殊研究需要时也可手动选取转折点C计算沥青试样的粘韧性、韧性。
b.试验过程中如需中途停止试验，按动上行位上的暂停按键，拉伸试验机即停止工作。
⑸  取出粘韧性试验器，按动拉伸试验机下行位上的启动按键，拉伸试验机开始下行回到原位，等待下次试验。在下行过程也可按下行位上的暂停按键停止运行。
⑹  再次作试验时，重复⑴～⑸步骤。同一试样至少进行三次平行试验，当最大值或最小值不超过3倍标准差时，取平均值作为试验结果（此步骤由软件自动完成）。
▲多次试验完成后，将拉伸试验器回位后（拉伸试验机的上夹具回复到下端），关闭拉伸试验机电源。
▲打印出相关的数据及曲线报告（试验报告纸型为A4纸），退出上位机检测软件，关闭计算机，试验结束。

沥青粘韧性测定仪测试前的准备：
▲按标准所规定的要求，准备好试验用的各种试验器具、材料等。当试验改性沥青时，改性剂的加入应根据要求的方法操作并搅拌均匀。
▲将仪器放置在坚固的试验台上，且放置平稳，不应有晃动。
▲将试样容器放入60℃～80℃烘箱中，预热1小时。
▲用三氯乙烯溶剂擦净拉伸半球圆头，装入定位支架中干燥待用，将热沥青试样逐渐注入预热的试样容器中，质量为50g±1g，注意试样中不得混入气泡。
▲迅速将拉伸半球圆头浸入沥青试样中，定位支架架在试样容器上方，用定位螺母压紧固定，使半球圆头上面恰好与沥青试样齐平，在室温下静置1～1.5小时，此时试样稍有收缩，适当调整定位螺母，使半球圆头高度保持与沥青上表面齐平。
▲将安装好的粘韧性试验器连同试样一起置入温度为25℃±0.1℃的恒温水槽架子上保温1～1.5小时。
▲接好拉伸试验机、计算机的电源，接好仪器与计算机之间的串口通讯线，拧紧串口线固定螺丝，启动计算机。

沥青粘韧性测定仪用途：
该仪器可用于沥青在特定条件下粘韧性测试，符合JTJ052-2000中的T0624-1993规定要求。它由PC机（可选择配喷墨打印机）、微机数据采集系统、粘韧性试验器、拉伸试验机等必备的配套装备组装而成。主机采用PC机与下位机进行串行通讯实现对荷重、变形的检测，并自动计算出沥青的粘韧性、韧性。仪器具有拉力均匀等速、外形轻巧、操作简便等特点，上位机检测软件界面美观，资料存储和处理方便、快捷，配上喷墨打印机即可直接打印相关的报告资料。
