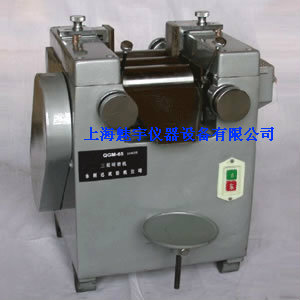

三辊研磨机

上海魅宇仪器设备有限公司对订购我公司三辊研磨机产品的企事业单位及个人用户负责实施售后服务。该产品质量好、操作简单、安装方便、使用方便、性能好、外形美观、价格便宜。三辊研磨机产品实行三包服务，产品质量保证期一年。在质量保证期内，因产品质量问题发生的设备故障（人为操作不当原因致使设备故障除外），公司售后事业部将提供免费更换新机服务。低温试验箱 www.instrument.com.cn/netshow/C194145.htm

QGM-65三辊研磨机准备工作：

◆检查各部件位置及锁紧是否正常，按图示点注入润滑油，接通电源；

◆调节前后左右手轮，观察轧辊连动是否正常；

◆清除辊面脏物：用软纸或干净的棉纱擦拭，松开挡料板捏手；

◆调节前、后辊与中辊间隙为0.5毫米，然后启动电源空转1—2分钟。

QGM-65三辊研磨机工作规程：

◆启动运转后，调节中、后两辊间隙为0.3毫米，压紧挡料板，适当加入浆料，目测着色深度，微调后辊，使之着色均匀布满轧辊后，锁紧固定螺母。

◆双手同时调节前辊手轮，使前辊缓慢接触中辊当前辊表面着色均匀后，锁紧固定螺母，然后调节处料板角度，使之适当轻压在辊面上，浆料即可均匀排出。检查出料均匀程度及成品粒度，继续微调前后辊，直至成品粒度达到预定要求为止。前后应及时退回料板刀。

QGM-65三辊研磨机主要技术参数：

◆轮辊尺寸：Φ 65×135mm

◆轮辊转速比：（后、中、前） 1 : 3 : 9

◆中辊转速： 88r / min

◆始料粒度 50 - 100 μm

QGM-65三辊研磨机工作原理：

利用三辊间相互挤压、破坏试料分子间的结合力，以达到试料的粉碎研磨与均匀混合。它适用于实验室内涂料填加料的粉碎研磨。

QGM-65三辊研磨机工作停止后：

清除涂料及时清洗，擦试轧辊及有关部件，松开刀和挡料板，涂少量机油，然后覆盖蜡纸保护。

QGM-65三辊研磨机注意事项：

◆注意辊筒两端轴承温度，一般不超过100。

◆操作前首先检查电源线管，开关按钮是否正常，降温循环水是否有，如一切正常方可开机。

◆操作中应注意是否有异常，应即刻停机。

◆操作中应固定好储油桶，经免有油溢出。

◆操作员应时刻注意辊筒上有否杂物，如有应即刻停机，以免影响品质和发生安全事故。

◆有操作员要离开岗位时，应有人代岗。

◆如生产完成要及时清洗辊筒和清理周围卫生，关闭相关电源开关。

◆滚筒中部漆膜薄，两端厚，可能滚筒中凸，需调大冷却水量。

◆滚筒两端漆膜薄，中间漆膜厚，需调小冷却水量。

◆不开冷却水严禁开车。

◆两辊中间严禁进入异物（如金属块等），如不慎进入异物，则紧急停车取出，否则会挤坏辊面或其他机件损坏。

◆应随时注意调节前后辊，由于滚筒的线膨胀，一不小心，工作时容易胀死，甚至刹住电机产生意外。

◆档料铜档板（档尖）不能压得太紧，随时加入润滑油（能溶入漆浆的），否则会很快磨损。

QGM-65三辊研磨机主要部件和工作原理：

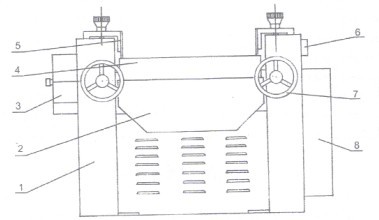

◆本机由（1）机体、（2）出料板、（3）冷却系统、（4）轧辊、（5）挡料板、（6）电 气开关或电气控制系统、（7）手轮、（8）传动系统，共八个主要部件组成（参见图1）

◆工作原理和流程：原料由中后两辊及两块挡料板线成的天然料豆加入，经中、后两 辊的相反异步旋转而引起原料的急剧摩擦反动，强大的剪切外力破坏了原料颗粒内分子之间的结构应力，在经过前两辊的二次研磨，从而达到迅速的粉碎和分散，进而达到各种原料的高度均匀混合。

QGM-65三辊研磨机维护保养：

三辊机连续使用半年以后，建议进行一次大修，将各处的洗动部分加以拆洗，重新换上洁净的润滑油，并仔细检查油路的畅通情况，在拆洗中发现问题时应及时修复。在使用时发现辊筒变形，必须停止使用，重新修磨。辊筒修磨次数过多，辊筒直径小于要求以后，会产生传动齿轮顶紧而辊筒相互之间留有缝隙的现象，此时齿轮必须修正。

出料刀片的锋口在安装前应仔细修正，精研光滑，绝对不允许留有洒刺和裂口，刀片用短以后，可以拧松沉头螺钉，向外移出再用。
