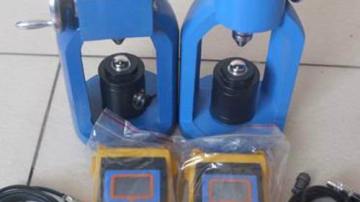

砌体砂浆强度点荷仪

上海魅宇仪器设备有限公司对订购我公司砌体砂浆强度点荷仪产品的企事业单位及个人用户负责实施售后服务。该产品质量好、操作简单、安装方便、使用方便、性能好、外形美观、价格便宜。砌体砂浆强度点荷仪产品实行三包服务，产品质量保证期一年。在质量保证期内，因产品质量问题发生的设备故障（人为操作不当原因致使设备故障除外），公司售后事业部将提供免费更换新机服务。低温试验箱 www.instrument.com.cn/netshow/C194145.htm

ZXL-2000砌体砂浆强度点荷仪结构与原理：

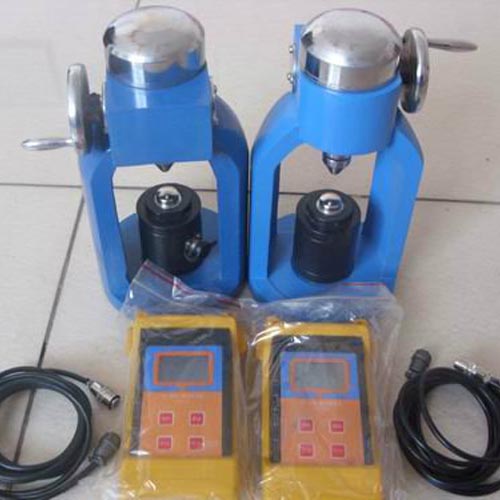

   点荷仪由蜗轮、蜗杆机械加荷系统,压力传感器和微电脑峰值显示器组成,传感器安装在加荷系统的底座上,峰值显示器和加荷系统用导线连接.工作时,将预先取好的砂浆试样放在压头上,用手顺时针慢慢转动点荷仪的手柄,使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载直至试件破坏,此时微电脑峰值显示器将最大荷载保持住.

ZXL-2000砌体砂浆强度点荷仪主要技术参数：

1.最大量程：3KN

2.最大行程30mm

3.电源电压：6V

4.净重4.8kg

ZXL-2000砌体砂浆强度点荷仪维护与保养：

1、仪器使用完毕,应清理干净,装入箱中备用

2、微电脑峰值显示器采用集成电路组装,在使用时电源电压应稳定在220V±5V范围内.

3、仪器在使用和存放均应于室内干燥地方,切忌暴晒,雨淋和受潮,以延长使用寿命.

4、蜗轮箱内应定期注黄干油,保持润滑.

ZXL-2000砌体砂浆强度点荷仪概述：

该产品是根据GB/T50315-2000<<砌体工程现场检验技术规程>>而研制生产的.是砌体砂浆强度检测的专用仪器,其特点是能在现场或试验室直接测试,不影响墙体受力性能,具有检测容易,操作方便,所需时间短,测试准确度高等特点,完全可以满足砌体工程现场质量控制及旧、古房屋质量鉴定、评定的客观需求.

ZXL-2000砌体砂浆强度点荷仪使用方法：

1、仪器使用前,先将传感器与微电脑峰值显示器的连线接好,然后接通电源将显示器上电源开关打开,此时“加荷”指示灯亮,观察显示器上的数字是否为零若不为零应按“置零”键,  使其清零.

2、按下“峰值”  键,峰值指示灯亮,此时可以加荷,当试件破坏时显示器显示的示值为此试件的最大强度值,单位为N.

   当做下一个试件时需按下“峰值”键使加荷指示灯亮,上一个试验数据消除,若显示器显示的数值为零(显示器有较小数值飘移属正常现象)再按下“峰值”  键使“峰值”指示灯亮,此时可加荷做下一个试验,若显示器显示数值较大在“加荷”灯亮状态下按“置零”键使其清零.每次试验均需重复上述程序,但峰值指示灯不亮时显示器没有峰值保护功能,显示数值会随着卸荷而自动消除.

3、将每个测点处剥离出的砂浆大片加工成(或选取)符合下列要求的试件:厚度  5-20mm,预估作用半径15-25mm,大面应平整,但其边缘不要求非常规则.

4、在砂浆试件上画出作用点,用卡尺测其厚度t,精确至0.1mm.

5、将砂浆试样放置在下加载头上,上、下加载头对准预先画好的作用点,用手顺时针慢慢转动点荷仪的手柄,通过蜗轮、蜗杆传动使升降丝杠向下移动,当加载头顶住砂浆试样时就产生了压力荷载,然后缓慢均匀的施加荷载,至试件破坏,此时停止加荷.

6、记录下峰值显示器读数后,代入公式,计算强度,点荷仪显示器的读数单位为N.

7、将破坏后的试件拼接成原样,量测荷载实际作用点中心到试件边缘的最短距离即为作用半径,精确至0.1mm  .

8、注意:不要将上下加载头直接顶压,如需上下加载头来做本项检验时,必须在上下加载头之间放置砂浆片,以免损坏加载头.

9、仪器的检定调整

本仪器出厂前已与标准器进行检定.传感器经过一段时间使用需重新检定时,用户可将显示器后盖四个固定螺钉卸下取下前面板,旋转数码显示块左下角(上面的)电位器上的螺钉即可.(下面的电位器是用来调整零点的)调整时应将显

示器处于“加荷”灯亮状态下进行,反复加荷卸荷试验.检定后用稠油漆将调整螺钉封牢,以免受震动发生变化.
