产品详情
饱和面干试模如有电池，长期不使用，请将电池拆下，以免电子元件损坏。饱和面干试模如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。电动振筛机 www.chem17.com/st255513/Product_15299719.html

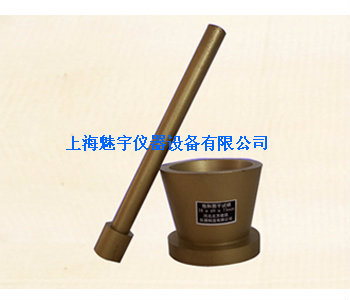

38×89×74饱和面干试模参数：
■试模尺寸：Φ38×Φ89×74mm。
■材质：金属。
■特性：精磨。
■上口径：40㎜±3㎜。
■下口径：90㎜±3㎜。
■高：75㎜±3㎜。
38×89×74饱和面干试模仪具与材料：
■天平：称量1㎏，感量不大于0.1g。
■饱和面干试模：上口径40㎜±3㎜，下口径90㎜±3㎜，高75㎜±3㎜的坍落筒（见图T 0330-1）。
■捣捧：金属捧，直径25㎜±3㎜，质量340g±15g（图 T0330-1）（4）烧杯：500mL。
■容量瓶：500mL。
■烘箱：能控温在105℃±5℃。
■洁净水，温度为23℃±1.7℃。
■其它：干燥器、吹风机（手提式）、浅盘、铝制料勺、玻璃捧、温度计等。
38×89×74饱和面干试模目的与适用范围：
■用坍落筒法测定细集料（天然砂、机制砂、石屑）的毛体积密度、表观密度、表干密度（饱和面干密度）。
■本方法适用于小于2.36㎜以下的细集料。当含有大于2.36㎜的成分时，如0～4.75㎜石屑，宜采用2.36㎜的标准筛进行筛分，其中大于2.36㎜的部分采用T 0308“粗集科密度与吸水率测定方法”测定，小于2.36㎜的部分用本方法测定。
■用坍落筒法测定细集料（天然砂、机制砂、石屑）在23℃时对水的毛体积相对密度、表观相对密度、表干相对密度（饱和面干相对密度）。
■用坍落筒法测定细集料（天然砂、机制砂、石屑）处于饱和面干状态时的吸水率。
38×89×74饱和面干试模试验步骤：
■立即称取饱和面干试样约300g（m3）。
■将试样迅速放入容量瓶中，勿使水分蒸发和集料粒散失，而后加洁净水至约450mL刻度处，转动容量瓶排除气泡后，再仔细加水至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称其总量（m2）。
■全部倒出集料试样，洗净瓶内外，用同样的水（每次需测量水温，宜为23℃±1.7℃，两次水温相差不大于2℃），加至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称其总量（m1）。将倒出的集料样置105℃±5℃的烘箱中烘干至恒重，在干燥器内冷却至室温后，称取干样的质量（m0）。
38×89×74饱和面干试模试验准备：
■将来样用2.36㎜标准筛过筛，除去大于2.36㎜的部分。在潮湿状态下用分料器法或四分法缩分细集料至每份约1000g，拌匀后分成两份，分别装入浅盘或其它合适的容器中。
■注入洁净水，使水面高出试样表面20㎜左右（测量水温并控制在23℃±1.7℃），用玻璃棒连续搅拌5min，以排除气泡，静置24h。
■细心地倒去试样上部的水，但不得将细粉部分倒走，并用吸管吸去余水。
■将试样在盘中摊开，用手提吹风机缓缓吹入暖风，并不断翻拌试样，使集料表面的水在各部位均匀蒸发，达到估计的饱和面干状态。注意吹风过程中不得使细粉损失。
■然后将试样松散地一次装入饱和面干试模中，用捣棒轻捣25次，捣棒端面距试样表面距离不超过10㎜，使之自由落下，捣完后刮平模口，如留有空隙亦不必再装满。
■从垂直方向徐徐提起试模，如试样保留锥形没有坍落，则说明集料中尚含有表面水，应继续按上述方法用暖风干燥、试验，直至试模提起后试样开始出现坍落为止。如试模提起后试样坍落过多，则说明试样已干燥过分，此时应将试样均匀洒水约5mL，经充分拌匀，并静置于加盖容器中30min后，再按上述方法进行试验，至达到饱和面干状态为止。判断饱和面干状态的标准，对天然砂，宜以“在试样中心部分上部成为2／3左右的圆锥体，即大致坍塌1／3左右”作为标准状态；对机制砂和石屑，宜以“当移去坍落筒第一次出现坍落时的含水率即最大含水率作为试样的饱和面干状态”。
38×89×74饱和面干试模计算：
细集料的表观相对密度γa、表干相对密度γs及毛体积相对密度γb按式（T0330-1）、（T0330-2）、（T0330-3）计算至小数点后3位。
γa = （T0330-1）
γs = （T0330-2）
γb = （T0330-3）
式中：γa——集料的表观相对密度，无量纲；
γs——集料的表干相对密度，无量纲；
γb——集料的毛体积相对密度，无量纲；
m0——集料的烘干后质量（g）；
m1——水、瓶总质量（g）；
m2——饱和面干试样、水、瓶总质量（g）；
m3——饱和面干试样质量（g）。
38×89×74饱和面干试模简介：
该试模是检测砂子饱和度的专用试验器具，该试验模具具有成型表面光滑，压力试验数据准确等优点，是必不可少的试验仪器之一。
