产品详情
憎水性测定仪如有电池，长期不使用，请将电池拆下，以免电子元件损坏。憎水性测定仪如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。盐雾耐腐蚀试验箱 www.instrument.com.cn/netshow/SH103174/C193387.htm
ZSX-1憎水性测定仪原理：
将试样与水平呈450角放置，试样中心位于喷头下面给定的位置，用一定的流量的水喷淋试样至规定时间，通过测量喷淋前后试样质量的变化，从而计算出试样中未透水部分的体积百分率。
ZSX-1憎水性测定仪仪器：

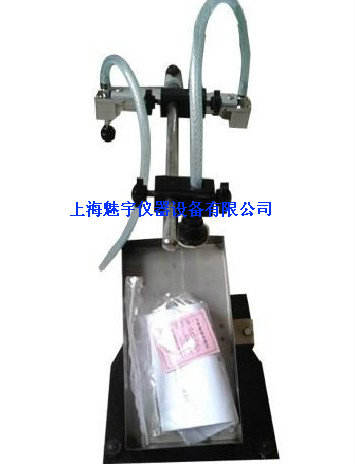

▲憎水性测试仪
①淋水装置：由金属喷头、玻璃转子流量计及稳压水源组成，中间用橡皮管连接。金属喷头的中心位于试验面的纵向对称面上，并可在试样架上移动。玻璃转子流量计的流量范围为10-100L/h，精度2.5级。
②试样架:试样架以450倾角安置在一个可以调节水平的支座上.
③金属喷头:喷水面呈凸圆形。其上均布19个Φ0.9mm的孔，当喷头位于图1规定的位置上试验时，试样受淋面积的横向尺寸为148mm，喷头结构。
▲天平：最小分度值不大于被称质量的0.5%。
▲干燥箱。
▲测厚仪：压板压力98Pa,分度值0.1mm。
▲游标卡尺：测量范围0-150mm，分度值0.02mm。
▲钢直尺：测量范围0-300mm，分度值1mm。
ZSX-1憎水性测定仪试样：
板状制品试样的尺寸为300mm*150mm，厚度为制品的原厚。管状制品试样长300mm，横截面为半环形或扇形，壁厚为制品的原壁厚。制备试样时应尽可能使试样具有代表性，不要从带有折皱或表面破损的部位取样。泡沫塑料制品应去除表皮。
ZSX-1憎水性测定仪试验步骤：
▲将试样放入干燥箱内，在105±50C的温度下干燥至恒重。当试样在此温度下易变形或含有易挥发易变化的组分时，可在60±50C或小于挥发温度5-100C的条件下干燥至恒重。称量试样的质量m1。
▲测量干燥后试样的尺寸。对板状制品，长度和宽度的测量在试样的正、反两面进行，各测4次，读书精确到1mm。软质制品的厚度测量采用测厚仪，硬质制品的厚度测量采用游标卡尺，沿试样长度方向均匀地测3个点，读数精确到0.1mm。对管状制品内、外径的测量应在试样的两端进行，各测4处。长度测量两次。读数精确到1mm。试样各尺寸的测量结果均取平均值。计算出试样的厚度（或壁厚）及体积。
▲将试样安放在憎水性侧试仪上(对单面做憎水处理的试样，应分别测其两面的憎水性，对板状制品，应根据试样厚度，调节喷头位置，使其满足图1要求。对管状制品，应使其内表面向下，调节喷头位置，使试样上半部分均匀受淋)，调节水流量，使其稳定在 1L/min，连续喷淋lh，然后，取下试样，用皱纹纸快速吸取表面水滴，立即称量试样的质量m2.
ZSX-1憎水性测定仪主要用于检测珍珠岩、矿物棉、聚苯乙烯泡沫塑料、硬质聚氨酯泡沫塑料等保温隔热制品材料憎水性试验。
