产品详情
沥青闪点仪如有电池，长期不使用，请将电池拆下，以免电子元件损坏。沥青闪点仪如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。耐磨擦试验机 www.instrument.com.cn/netshow/C193340.htm

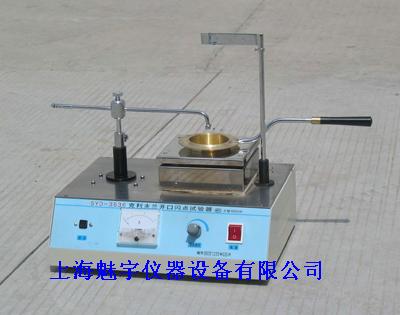

SYD-3536沥青闪点仪用途及适用范围：
本仪器适用于克利夫兰开口杯（简称COC）测定粘稠石油沥青、煤沥青及闪点在79℃以上的液体石油沥青材料的闪点和燃点，以评定施工安全性时使用。
SYD-3536沥青闪点仪工作条件：
★电源：220V±10％ 50H
★环境温度：-10℃~50℃
★相对湿度：≤85%
SYD-3536沥青闪点仪主要特点及技术参数：
★自动扫划、点火；
★电炉加热功率0~400W连续可调；
★加热丝由透明石英管保护，无明火，防爆，且升温速度快；
SYD-3536沥青闪点仪安装及使用：
★打开包装箱，按仪器成套及技术文件来检查仪器外表及相关配件，如无损坏或缺失，则按结 构图所示安装。
★检查电源接地是否良好。
★打开电源开关，指示灯亮，随后就可以进行试验操作。
★将试样杯用溶剂洗净、烘干，装置于支架上。
★安装温度计，将温度计垂直插入试样杯中，温度计的水银球距杯底约6.5mm，位置在与点火器相对一侧距杯边缘16mm处。
★将试样准备好后，注入试样杯中至标线处，并使试样杯其它部位不沾有沥青。（注：试样加热温度不能超过闪点以下55℃）
★全部装置应置于室内光线较暗且无显著空气流通的地方，并用防风屏三面围护。
★将点火器与可燃气全压力容器（如液化丙烷气或天然气）用软管连接，将点火器转向一侧，试验点火，调试火苗成标准球的形状或直径为4mm±0.8mm的小球形试焰。
SYD-3536沥青闪点仪适用标准：
本仪器是按照石油和石油产品试验方法国家标准GB/T3536-2000《石油产品闪点和燃点测定法》（克利夫兰开口杯法）来设计制造的，本仪器也适用于JTJ052—2000公路规程T0611—2000《沥青闪点和燃点试验》（克利夫兰开口杯法）和国际准ISTMD 2000试验。
SYD-3536沥青闪点仪试验步骤：
★开始加热试验，使升温速度迅速地达到14℃/min~17℃/min。待试样温度达到预期闪点前56℃时，调节加热器降低升温速度，以便在预期闪点前28℃时能使升温速度控制在5.5℃/min±0.5℃/min。
★试样温度达到预期闪点前28℃时开始，每隔2℃按点火器按钮一次，使点火器的试焰沿试验杯口中心以150mm半径作弧水平扫过一次，从试验杯口的一边至另一边所经过的时间约1s。此时应确认点火器的试焰为直径4mm±0.8mm的火球，并位于试验杯口上方2.5mm处。（注：试验时不应对着试样杯呼气）
★当试样液面上最初出现一瞬即灭的蓝色火焰，立即从温度计上读记温度，作为试样的闪点。注意勿将试焰四周的蓝白色火焰误认为是闪点火焰。
★继续加热，保持试样升温速度5.5℃/min±0。5℃/min，并按上述操作要求用点火器点火试验。
★当试样接触火焰立即着火，并能继续燃烧不少于5s时，停止加热，并读记温度计上的温度，作为试样的燃点。
★同一试样至少平行试验两次，两次测定结果的差值不超过重复性试验允许差8℃时，取其平均值的整数作为试验结果。
★精密度或允许差：
重复性试验的允许差为：闪点8℃，燃点8℃；
复现性试验的允许差为：闪点16℃，燃点14℃。
