乳化沥青粘结力试验仪哪里买

乳化沥青粘结力试验仪如有电池，长期不使用，请将电池拆下，以免电子元件损坏。乳化沥青粘结力试验仪如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。推荐产品 测色色差计 http://www.instrument.com.cn/netshow/SH103174/C202096.htm

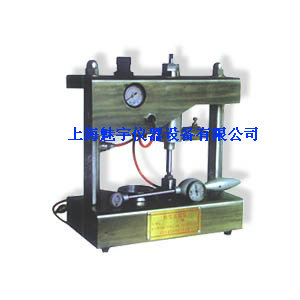

SYD-0754乳化沥青粘结力试验仪试验步骤：

■将初凝后的试件置于粘结力试验仪的气动橡胶垫下面，放置15分钟。

■将气动橡胶垫底座压在试件上面，用自行车气筒或空气压缩机向仪器加压。

■当仪器压力表达到0.72Mpa时，保持此压力，此时橡胶底座对试件的压力为193Kpa。

■达到压力并保持不变后，将测扭矩扳手测力表归零并套住气缸上端，在0.7-1秒内平稳、水平地扭转90-120度，并读取扭矩仪读数。

■升起橡胶底座，并擦干净底部待下次测试。

■此后每隔15分钟重复上述步骤。

■当固化时间较长时，间隔时间可延长到30分钟重复试验一次。

■重复试验直至达到zui大扭矩，且此扭矩为定值时为止。

■记录达到zui大扭矩时的时间即固化时间，固化时间加上初凝时间就是稀浆混合料的‘早期开放交通时间’。

SYD-0754乳化沥青粘结力试验仪适用范围：

   本仪器用于测定乳化沥青稀浆封层混合料达到完全固化所需的时间，用以确定乳化沥青稀浆封层混合料施工后早期开放交通的时间。本仪器符合‘JYJ052-2000’标准中‘TO754-2000’的试验规范。

SYD-0754乳化沥青粘结力试验仪主要技术参数:

■压头：橡胶垫直径28.6mm，厚6.4mm

■测力板手：扭矩表zui大扭矩不小于350N.cm，传力杆直径8cm

■圆型试模：①Φ60mm（内径）×6mm（高）②Φ60mm（内径）×10mm（高）

■重量：20KG

■外形尺寸：400x300x600mm

■环境温度：≤35℃

■相对湿度：≤85%

SYD-0754乳化沥青粘结力试验仪准备工作：

■按要求的级配准备粗、细集料及填料，烘干。

■称混合料总重500g放入拌锅，然后加入适量的睡拌匀，在加入定量的乳化沥青拌合1-3分钟。

■将环形试模放置油毛毡上，将达到要求配比的稀浆混合料拌匀后立即导入试模钟并刮平。对细或中稀浆封层料选用6mm高试模，对粗封层料选用10mm高试模。

■启动秒表，开始计时，等式样达到初凝后，将试件脱模，重新启动秒表。

SYD-0754乳化沥青粘结力试验仪注意事项：

仪器长期不使用，每半个月将活塞杆上下活动，如活塞过紧，需加润滑机油。测扭矩版搜也需每月转动几次。

SYD-0754乳化沥青粘结力试验仪装箱单：

■主机 1台

■试模 6个

■扭矩扳手 1把

■说明书 1份

■合格证 1份

SYD-0754乳化沥青粘结力试验仪主要特点：

■台式结构，携带方便，设计先进，美观大方；

■既可以做室内试验，也可以在施工现场使用；

■制作精良，使用方便，测试结果准确可靠。

SYD-0754乳化沥青粘结力试验仪试验报告：

■报告应记述下列事项：

■配制乳化沥青的乳化剂及沥青的品种，乳化剂用量，沥青含量。

■矿料种类及级配。

■乳化沥青稀浆封层混合料的固化时间。
