百格刀、漆膜划格器哪里买

百格刀、漆膜划格器如有电池，长期不使用，请将电池拆下，以免电子元件损坏。百格刀、漆膜划格器如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。推荐产品 紫外加速老化试验箱 http://www.instrument.com.cn/netshow/SH103174/C197080.htm

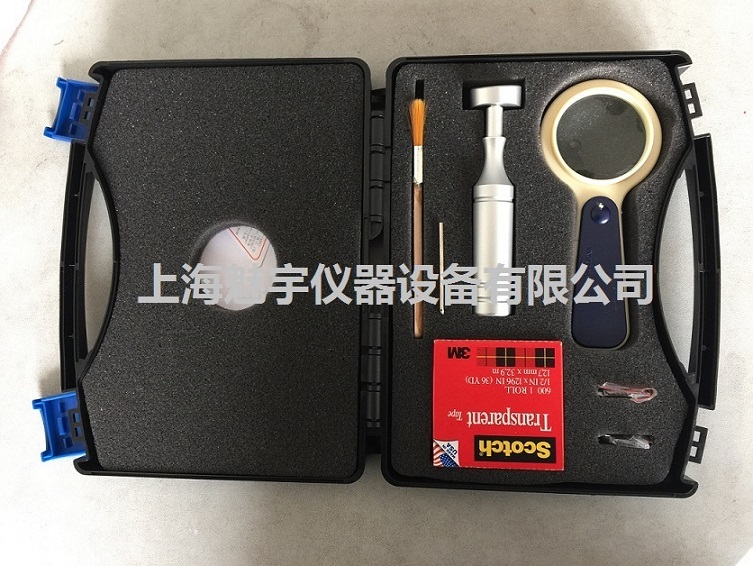

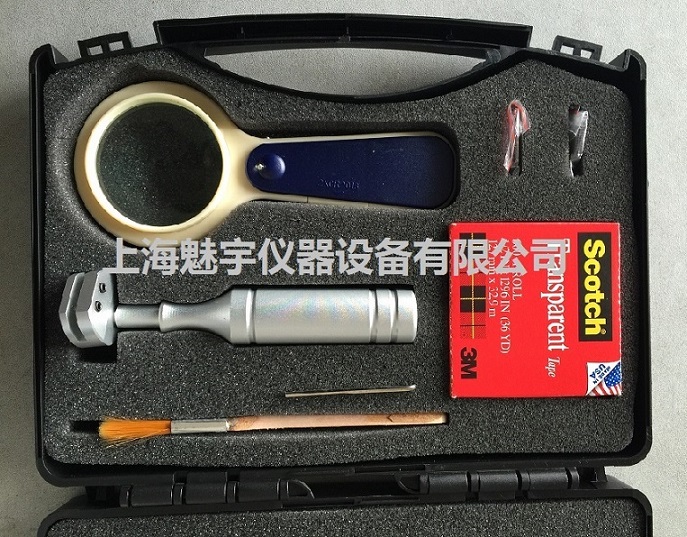

QFH百格刀、漆膜划格器产品说明：

该产品根据ISO2409-1992标准设计制造的。适用于GB/T9286-98、BS 3900 E6/ASTM D3359。

特点：

用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。（这种刀片及加工工艺，只适用于非金属和软金属基材上面的涂层的附着力测试，需要均衡用力使每条划痕都划穿涂层）。

用途:

该仪器主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。

工作原理和适用范围:

该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。

技术指标:

●多刃切割刀间距分别为：1+0.01mm，2+0.01mm，3+0.01mm。

●多刃切割刀齿顶直线度分别为：≯0.003mm≯0.006mm。

●多刃切割刀工作齿尖宽度：≯0.05mm。

●刀齿间距：1mm/2mm/3mm

●漆膜厚度：60um/120um/120um

●即：刀齿间距1mm:漆膜厚度小于60μm

   刀齿间距2mm:漆膜厚度到120μm

   刀齿间距2mm:漆膜厚度达到120μm

（注意：做试验时需要均衡用力使每条划痕都划穿涂层。）

注意事项:

●所有切口应穿透涂层，但切入底材不得太深。

●如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。

●在特殊情况下或有特殊要求时须配合胶带法测定。胶带一般是25mm宽的半透明胶带，背材为聚酯薄膜或醋酸纤维。将胶带贴在整个划格上，然后以zui小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。

●试验应在温度23±2℃和相对湿度50±5％中进行。

操作与使用方法:

●试片必须按ISOR1514及ISO2808的规定制备。

●将试片放置在有足够硬度的平板上。

●手持划格器手柄，使多刃切割刀垂直于试片平面。

●以均匀的压力，平衡的不颤动的手法和20-50mm/S的切割速度割划。

●将度片旋转90°，在所割划的切口上重复以上操作，以使形成格阵图形。

●用软毛刷测格阵图形的两对角线轻轻地向后5次，向前5次的刷试片。

●试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。

●如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。
