产品详情
漆膜划格器如有电池，长期不使用，请将电池拆下，以免电子元件损坏。漆膜划格器如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。推荐产品 水泥胶砂振实台 https://www.instrument.com.cn/netshow/SH103174/C193035.htm

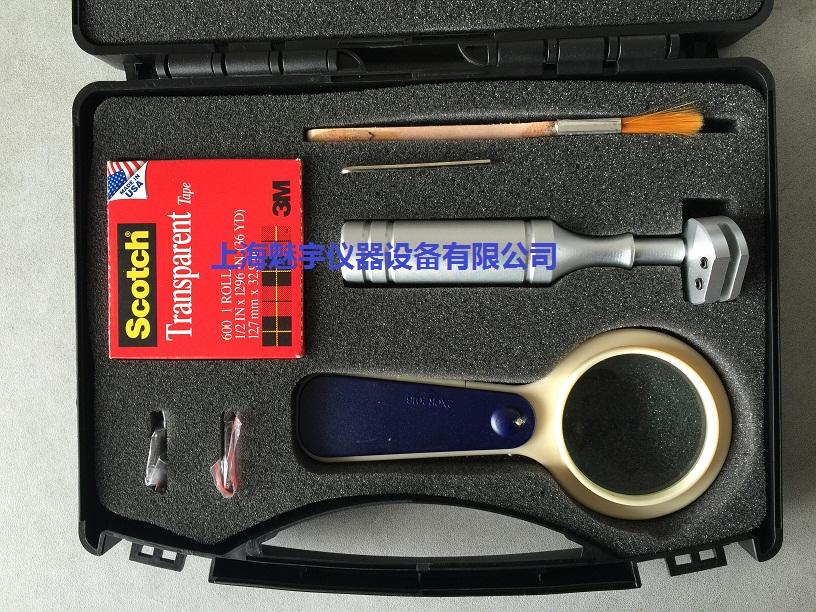

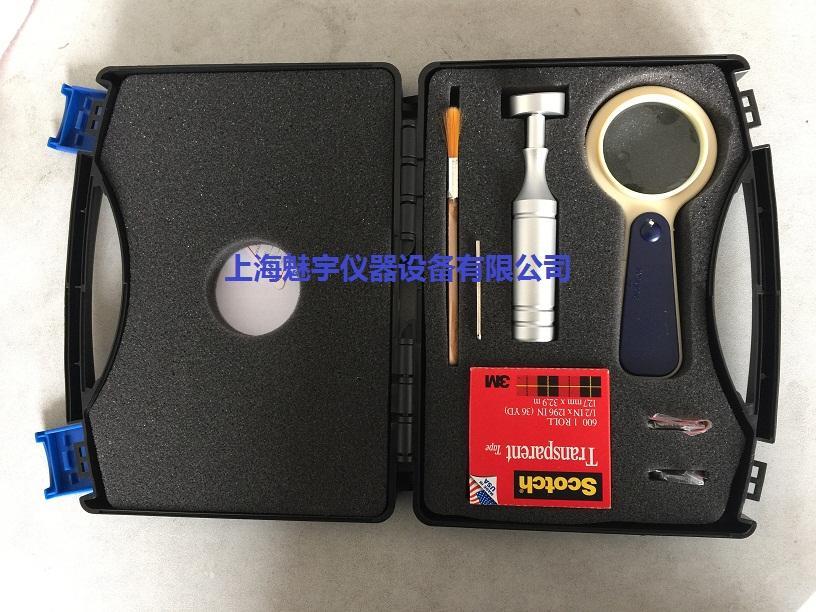

QFH漆膜划格器技术指标:
▲多刃切割刀间距分别为：1+0.01mm，2+0.01mm，3+0.01mm。
▲多刃切割刀齿顶直线度分别为：≯0.003mm≯0.006mm。
▲多刃切割刀工作齿尖宽度：≯0.05mm。
▲刀齿间距：1mm/2mm/3mm
▲漆膜厚度：60um/120um/120um
操作与使用方法:
▲试片必须按ISOR1514及ISO2808的规定制备。
▲将试片放置在有足够硬度的平板上。
▲手持划格器手柄，使多刃切割刀垂直于试片平面。
▲以均匀的压力，平衡的不颤动的手法和20-50mm/S的切割速度割划。
▲将度片旋转90°，在所割划的切口上重复以上操作，以使形成格阵图形。
▲用软毛刷测格阵图形的两对角线轻轻地向后5次，向前5次的刷试片。
▲试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复试验，同时记录全部结果。
▲如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。
特点：
用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。
订购信息：
▲HGQ----漆膜划格器（1mm/100格）
▲HGQ----漆膜划格器（1mm/25格）
▲HGQ----漆膜划格器（1.5mm/100格）
▲HGQ----漆膜划格器（2mm/100格）
▲HGQ----漆膜划格器（2mm/25格）
▲HGQ----漆膜划格器（3mm/25格）
用途:
该仪器主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。
工作原理和适用范围:
该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。
产品说明：
▲根据ISO2409-1992标准设计制造的。
▲适用于GB/T9286-98、BS 3900 E6/ASTM D3359。
工作面数：
▲六面：1mm 25格、1mm 100格、1.5mm 100格、2mm 25格（塑料手柄）
▲四面：2mm 100格、3mm 25格（木手柄）
▲单面：1mm 100格、2mm 100格（木手柄）另配备用刀片1片
注意事项:
▲所有切口应穿透涂层，但切入底材不得太深。
▲如因涂层过厚和硬而不能穿透到底材，则该试验无效，但应在试验报告中说明。
▲在特殊情况下或有特殊要求时须配合胶带法测定。胶带一般是25mm宽的半透明胶带，背材为聚酯薄膜或醋酸纤维。将胶带贴在整个划格上，然后以zui小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。
▲试验应在温度23±2℃和相对湿度50±5％中进行。
标准等级：
▲ISO等级：2
ASTM等级：3B
切口的边缘和/或相交处有被剥落，其面积大于5%，但不到15%
▲ISO等级：3
ASTM等级：2B
沿切口边缘有部分剥落或整大片剥落，及/或者部分格子被整片剥落。被剥落的面积超过15%，但不到35%
▲ISO等级：4
ASTM等级：1B
切口边缘大片剥落/或者一些方格部分部分或全部剥落，其面积大于划格区的35%，但不超过65%
▲ISO等级：5
ASTM等级：0B超过上一等级
▲ISO等级：0
ASTM等级：5B
切口的边缘完全光滑，格子边缘没有任何剥落
▲ISO等级：1
ASTM等级：4B
在切口的相交处有小片剥落，划格区内实际破损不超过5%
