致天胶业环氧树脂水晶滴胶-标牌滴胶

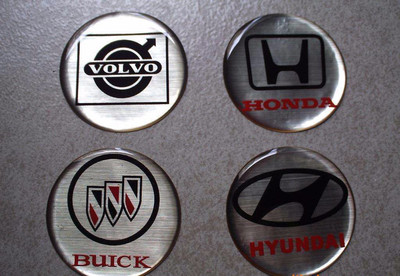

环氧水晶滴胶是一种双组份配制的AB胶。主要成分是环氧树脂、苯甲醇、聚醚氨、具有粘度低，透明度高，耐黄变，抗折性好等特点。在标牌及其它印刷件制作完成后，再在其表面浇注一层高张力的涂料，该涂料隆起的高度可达1.3mm，由于其外观呈弧面状，在国外称其为圆顶工艺。因其具有高丰满度和高透明度及水晶般的质感，同时又因采用胶体滴注而成，以其形象特征，我国习惯称此为“水晶”滴胶工艺，其商品材料则称为水晶胶，与此工艺相结合的标牌则称水晶滴胶标牌。

双组份环氧型水晶胶材料价廉、使用方便，几乎是目前应用的主流产品。但是，环氧型水晶胶的致命弱点是变色发黄，致天实业联合各大高校深度研究，最终在不破坏产品稳定质量的前提下在耐黄变上取得了很大的成果突破，极大程度上延长了泛黄时间，使透明度与光泽度长期内不下降;同时，耐候性也较好，低温下不会有翘曲的倾向。致天实业在这方面也投入了较多的努力，调整和改变配方，增加增塑剂和增硬剂等，制成改性环氧水晶胶，延缓变黄的时间，提高耐候性能，取得了较好的效果。

一、环氧水晶滴胶操作方法：

1、软性水晶胶的操作方法：

a.准备好所用容器及清洁干燥的标牌。

b.将所需用水晶胶的A和B两组份以150:50称量好，把A组加热到40℃左右再加入B组，倒入容器，搅拌均匀，消气泡。

c.消泡后的胶用小烧杯或针筒等均匀滴在标牌上，如标牌边缘水晶胶淌不到(基本都能走到)，可用小针拨动，使胶均匀涂在表面。

d.凝胶固化：涂好后的标牌，凝胶时间约为室温25℃3小时;固化时间约为室温36小时。或者将涂好后的标牌放入60℃的恒温烘干箱中，3小时即完全固化。

e.如客户有特殊要求，凝胶固化时间及固化后胶的软、硬可根据客户要求适当调配。

f.胶的调配量、客户可自行控制，剩余胶不得超过1小时。

2、硬性热固水晶胶的操作方法：

a.将所需用水晶胶的A和B组份以3:1称量好后，搅拌均匀，即可滴在标牌上。

b.凝胶固：涂好的标牌放在烘箱中60℃左右加温1.5小时即可;或常温下放置13小时左右自干。

二、贮存及注意事项

1、使用与保存应避免直接日光的照射及接触高温，以防胶冻。一般贮存在25 ℃阴凉避光处，尤其在夏天，最好低温贮存。

2、水晶胶存放期一般以6个月，超过6个月性能良好仍可使用。

3、使用配置水晶胶遇到剩余胶时，不要倒回原来未配置的包装内，以免起反应作用，引起胶冻现象。

4、使用的针筒、烧杯等容器，可用丙酮。酒精清洗。

5、使用注意：配胶时不能加其它稀释剂，以免降低强度。

环氧树脂胶 www.51abj.cn<A href="http://w ww.51abj.cn/">环氧树脂胶</A> 咨询热线 136-0267-8312
