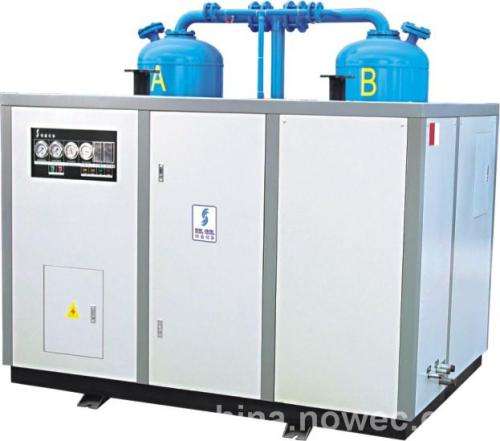

低露点组合式干燥机

低露点组合式干燥机

组合式干燥机/低露点压缩空气组合式干燥机的简单介绍

LM系列组合式空气干燥器是本公司结合了国内外冷干机及微加热再生式干燥器的优势而开发的新一代高效节能型新产品。

组合式干燥机/低露点压缩空气组合式干燥机的详细信息

LM系列组合式空气干燥器是本公司结合了国内外冷干机及微加热再生式干燥器的优势而开发的新一代高效节能型新产品。
　它具有能耗低、再生耗气量少（≤5%）、露点温度低（≤-40℃）且稳定、结构紧凑、自动化程度高、操作简便等特点，在国内压缩空气净化领域处于领先地位，达到国际先进水平。该新产品在国内已有多家用户，均取得十分满意效果。

气动薄膜阀角座阀气动蝶阀
技术参数
工作压力：　0.4～1.0 MPa
进气温度：　≤45℃或≤80℃
冷却方式：水冷或风冷
气耗：2～5%进口空气流量
冷却水温：　≤32℃
吸附剂：氧化铝，分子筛
干空气露点：-40～-80℃
工作原理
　由空压机出来的压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温至2℃左右，在此露点，压缩空气中的大部分水已成液态被排出，将含水量极少的压缩空气进入吸附塔内，进一步干燥除水，最后低温的干燥压缩空气进入换热器，冷却高温湿空气，同时本身温度也升高，可防止压缩空气输送管路外壁结露，经升温后的压缩空气中取一小部分用作吸附剂的再生，提高再生效率，降低能耗。
技术特点
采用世界顶级的德国西门子可编程控制器，性能卓越，可靠。
一体化结构，安装方便。
采用高品质的切断阀，切换平衡，动作准确，可靠。
压缩空气干燥效果好，露点低（可达-40～-80℃），再生气耗低（2～5%）。
内置过滤器可有效保证出口空气质量。

技术规格表:

项目型号   空气处理量（Nm3/min）   电压（V）   出口管径   冷却水耗量（m3/h）   压缩机功率（HP）   设备重量（kg）

LMAD-3NZH   3.6   220   1.5”外牙   9   1   500

LMAD -6 NZH   6.8   220   2”外牙   12   1.75   710

LMAD -10 NZH   11   380   DN80   15   3   1100

LMAD -15 NZH   17   380   DN100   18   4.5   1300

LMAD -20 NZH   23   380   DN100   21   5   1800

LMAD -30 NZH   34   380   DN125   24   7.5   2700

LMAD -40 NZH   45   380   DN125   30   10   3000

LMAD -60 NZH   65   380   DN150   36   15   3800

LMAD -70 NZH   75   380   DN150   48   17   4200

LMAD -80 NZH   85   380   DN150   54   20   5100

LMAD -100 NZH   110   380   DN150   60   25   6200

LMAD -120 NZH   130   380   DN200   72   2×15   7100

LMAD -150 NZH   160   380   DN200   84   2×20   8200

LMAD -180 NZH   190   380   DN200   90   45   13500

LMAD -200 NZH   220   380   DN250   120   50   14800

空气处理量是指进气压力为0.7MPa，温度为38℃，进口空气相对湿度为100%的进口工况下的饱和压缩空气换算到绝对压力为0.1MPa，温度为20℃的标准工况下，进入到干燥机的空气体积流量，下同。
压力如未注明，皆指表压，下同。
切换阀门可选用气动薄膜阀、角座阀或气动蝶阀（见图），表中数据按气动薄膜阀配置。
冷却水循环量是在进气温度≤45℃工况下的数据。
