沼气脱硫器原理工艺及使用流程图

沼气脱硫器原理工艺及使用流程图

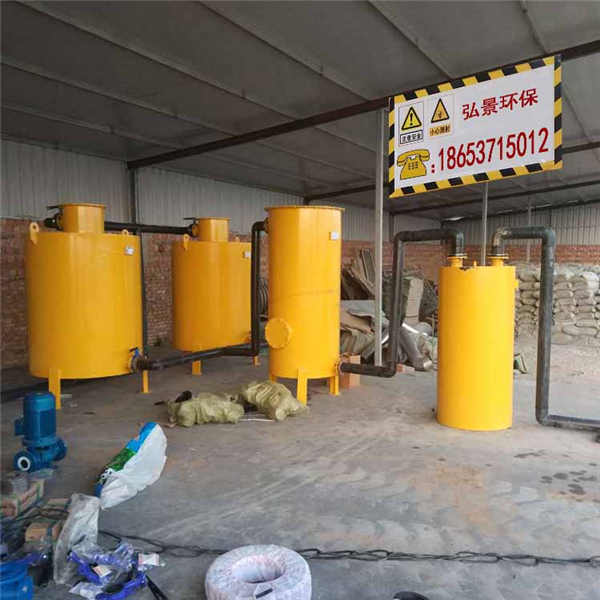

沼气脱硫器运行过程：沼气通过脱硫反应塔将沼气中H2S从气相转化成液相，脱硫反应塔就是一个洗涤塔。沼气从塔底部进入并穿过滤料床。循环水从塔顶进入，经过专用喷头打散，自由落体穿过滤床，专用滤料可以使沼气与循环水进一步打散和延长接触时间，提高洗涤效果。含有硫化物的循环水从脱硫反应塔底部流入再生池。18653715012 马经理

沼气脱硫器特点

1.除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%;

2.设备占地少，安装方便;

3.耗水、耗电指标较低;

4.耐腐蚀、不磨损，使用寿命长;

5.设备运行可靠，维护简单、方便。

废气净化喷淋塔的结构

喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

沼气脱硫—湿法脱硫工艺原理：（以碱性溶液为吸收剂，并加入络合铁为催化剂，吸收H2S，并将其氧化成单质硫。

吸收氧化总反应方程式:

H2S(g) + 2Fe3+(L) → 2H+(L) + S↓+ 2Fe2+(L)（脱硫塔内反应）

1/2O2(g) + H2O(L) + 2Fe2+(L) → 2OH-(L) + 2Fe3+(L) （再生池内再生）

总的反应式：

H2S + 1/2O2 → H2O + S↓

络合铁法脱硫技术是一种以络合铁为催化剂的湿式氧化脱除硫化氢的方法，其特点是直接将气体中的H2S转变成元素S，是一种工艺简单、工作硫容高且环保无du的新型脱硫技术，克服了传统脱硫工艺硫容量低、脱硫工艺复杂、副盐生成率高、环境污染严重等弊端，liuhuang回收率毕竟高。
