膜式沼气储气柜规格设计及安装供气图片方案

膜式沼气储气柜规格设计及安装供气图片方案

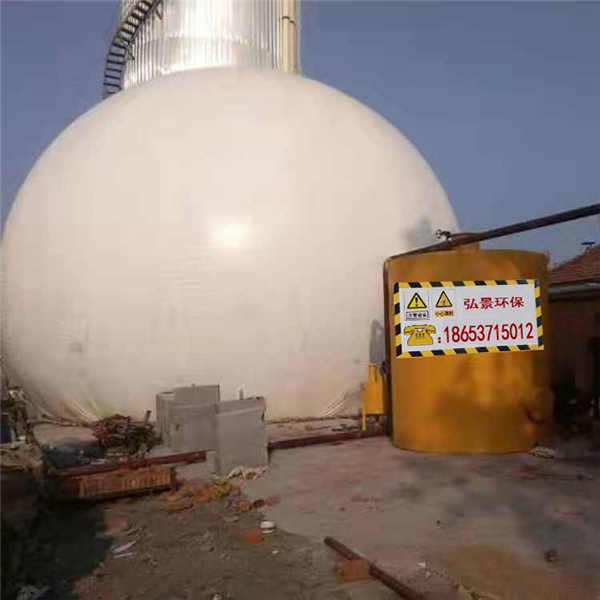

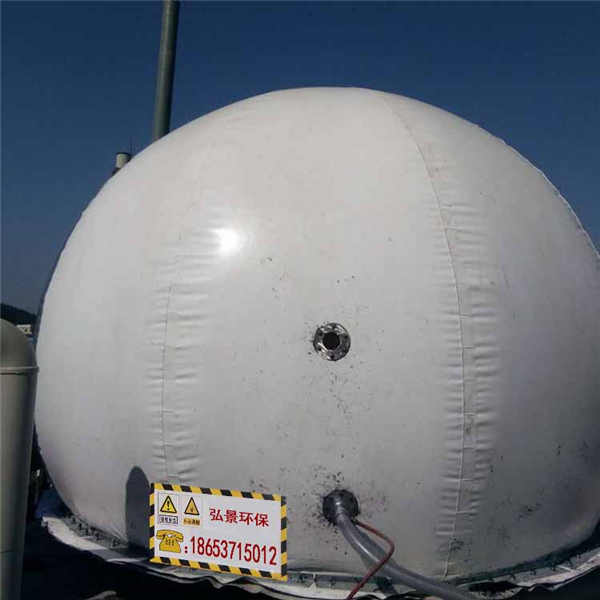

膜式沼气储气柜应用于大中型沼气站、秸杆气化站气体储存。双膜气柜，属可变容积的金属柜，它主要由水槽、钟罩、塔节以及升降导向装置所组成。当沼气输入气柜内贮时，放在水槽内的钟罩和塔节依次（按直径由小到大）升高；当沼气从气柜内导出时，塔节和钟罩又依次（按直径由大到小）降落到水槽中。钟罩和塔节、内侧塔节与外界塔节之间，利用水封将柜内沼气与大气隔绝。因此，随塔节升降，沼气的储存容积和压力是变化着的。 18653715012 马经理

传统的的膜式沼气储气柜一般由钢板焊接组合而成，有自重过大，成本很高，内部沼气不能被利用等缺点；现有的沼气膜式沼气储气柜采用的膜体由极耐腐蚀的高强聚酯织物材料制成，使用寿命长达15年以上，质量轻，成本低。膜式沼气储气柜虽然克服了钢质储气罐质量大、成本高等缺点，但是使用过程中，仍存在压力控制不准确，存在安全隐患，后续维护麻烦，自动化程度低等问题。

膜式沼气储气柜系统制作工艺。

膜式沼气储气柜底膜、内膜和外膜是根据各种不同形状规格使用专用膜软件设计，再使用大型热合机在防尘车间加工而成。大型设备将分开的膜片热合成整体保证了热和缝气密性的高要求，同时也使热和缝的寿命与材料相同，保证了耐久性。

要特别注意的是膜式沼气储气柜内膜的作用是隔离调压气体和储存气体，所以为了保证内膜的密闭性，内膜采用独特的专利技术焊接（5道工艺处理）能更有效的密闭气体。

膜式沼气储气柜外膜长期处于大自然环境中，需要良好的抗紫外线、风、雨雪和微生物的能力。并且外膜长期处于承压状态，所以外膜需要坚固的物理特性和良好的防护能力。优秀的外膜一般采用7000N/5CM以上的抗拉力，3遍PVDF表涂层防护。而且剥离强度达到200N/5CM以上，才不容易出现脱层的情况。因其也有可能接触内膜气体，所以仍然需要有抗内膜相关气体腐蚀的功能。
