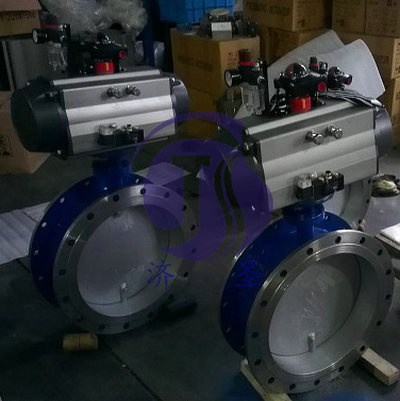

D641H-16C气动金属硬密封蝶阀

主要应用于水厂及水利工程、环境保护、市政设施、电力及公用事业、建筑行业、石油化工、钢铁冶金、造纸、食品钢料行业等，作为管路中调节或截断介质设备，适用于手柄控制装置，蜗轮蜗杆、电动及气动控制装置。

虽然务类橡胶都有各自的适用温度，但是在阀门的应用中，其适用温度范围可能需要修改。下表中所列温度范围已经做了相应的调整。

既适用于液体介质，也适用于气体介质；阀板可双向承压，密封性能优异；体衬胶式阀座，延长使用寿命；安装简便，位置灵活；可用于管端排空使用；多种材质本配置，适用不同介质；抗冲刷性能强，适应较恶劣工况环境；中心板式结构，启闭力矩小；可用于介质截断和调节。

D641H-16C气动金属硬密封蝶阀主要参数：

传动：手动、蜗轮、伞齿轮、气动/电动(带手动)

连接：法兰、对夹式；

口径：DN50～DN2000

温度：0℃～150℃

压力：0.6Mpa～4.0Mpa

制造标准：JB/T 8527-97

法兰标准：GB9113-2000

结构长度标准：GB12221-89

检验标准：GB/T 13927-92

阀体：304、316不锈钢、双相不锈钢；

蝶板：304、316不锈钢、双相不锈钢；

阀杆：2Cr13不锈钢、合金钢；

密封圈：橡胶、氟橡胶、不锈钢圈；

填料：柔性石墨；

蝶阀型号编辑：

阀门类型代号：D代表蝶阀；

操作方式：（手柄、自动、省略）涡轮-3；气动-6；电动-9；

连接方式代号：4代表法兰；

蝶阀结构形式代号：

密封型，0代表单偏心；1代表中心垂直板；2代表双偏心；3代表三偏心；4连杆机构。

非密封型，5代表单偏心；6代表中心垂直板；7代表双偏心；8代表三偏心；9代表连杆机构。

密封面材料代号：X代表橡胶，F代表氟塑料，Y代表硬质合金；

阀体压力代号：16代表耐压十六公斤；

阀体材质代号：C代表WCB碳钢、P代表304不锈钢。
