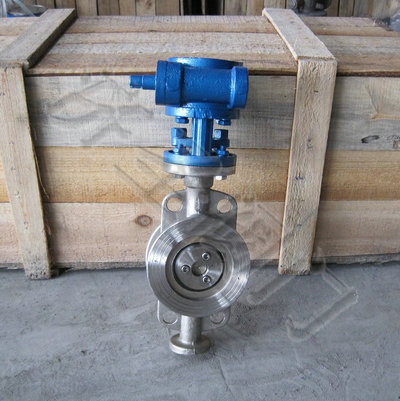

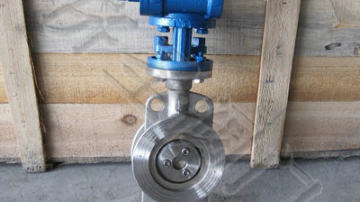

D371H-16C金属硬密封蝶阀

D371H-16C金属硬密封蝶阀：

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力将很小，估计有较好的流量控制特性。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

D371H-16C金属硬密封蝶阀参数：

公称通经(DN)   主要尺寸   法兰尺寸和螺栓规格

1.0MPa   1.6MPa   2.5MPa

L   H   H1   D1   4-Ф－M   D1   4-Ф－M   D1   4-Ф－M

50   43   350   112   125   Ф18   125   Ф18   125   Ф18

65   46   370   115   145   Ф18   145   Ф18   145   Ф18

80   49   380   120   160   Ф18   160   Ф18   160   Ф18

100   56   420   138   180   Ф18   180   Ф18   190   Ф23

125   64   460   164   210   Ф18   210   Ф18   220   Ф27

150   70   555   175   240   Ф23   240   Ф23   250   Ф27

200   71   605   208   295   M20   295   M20   310   M24

250   76   680   243   350   M20   355   M24   370   M27

300   83   800   283   400   M20   410   M24   430   M27

350   92   835   310   460   M20   470   M24   490   M30

400   102   915   340   515   M24   525   M27   550   M33

450   114   960   380   565   M24   585   M27   600   M33

500   127   1020   410   620   M24   650   M30   660   M33

600   154   1225   470   725   M27   770   M33   770   M36

700   165   1355   550   840   M27   840   M33   875   M39

800   190   1470   640   950   M30   950   M36   990   M45

900   203   1545   710   1050   M30   1050   M36   1090   M45

1000   216   1795   770   1160   M33   1170   M39   1210   M52

1200   254   1965   890   1380   M36   1390   M45   1420   M52

金属硬密封蝶阀使用与维修：

1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。

2、安装在保温管道上的各类手动阀门，手柄均不得向下。

3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
