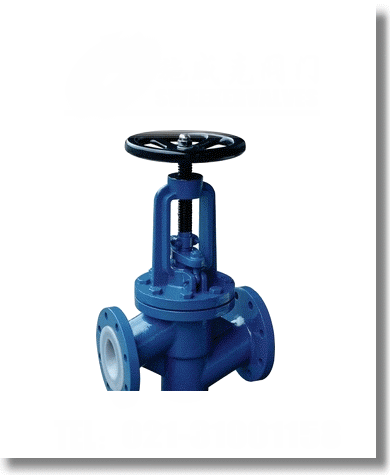

直通式衬氟截止阀
发布人：http://www.ansifm.com 发布时间：2013-09-27 16:28 已被浏览 110 次
产品名称：直通式衬氟截止阀产品型号： J41F46、J641F46、J941F46产品口径： DN15-350产品压力： 1.6MPa-2.5MPa产品材质： 铸钢、碳钢、WCB、不锈钢产品简介： 您是不是在找"直通式衬氟截止阀"标准,尺寸,作用,原理吗?这里有我们为您精选的直通式衬氟截止阀型号、直通式衬氟截止阀规格、直通式衬氟截止阀结构图、直通式衬氟截止阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【直通式衬氟截止阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 截止阀:http://www.ansifm.com/jiezhifa/联系电话： 021-31265668 13661441718
直通式衬氟截止阀产品详情
J41F46、J641F46、J941F46直通式衬氟截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
基本型号
手动 J41F3 角式 J441F3
J41F46 J441F46
气动 J641F3 电动 J941F3
J641F46 J941F46
技术规范
设计标准 GB12233/GB12233
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动
主要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB
主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18
125 5 400 245 210 185 3 24 8-φ18
150 6 480 280 240 210 3 24 8-φ23
200 8 495 335 295 265 3 26 8-φ23
250 10 622 390 350 320 3 28 12-φ23
300 12 698 440 400 368 4 28 12-φ23
350 14 787 500 460 428 4 30 16-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 20 4-φ18
80 3 310 195 160 135 3 22 8-φ18
100 4 350 215 180 155 3 24 8-φ18
125 5 400 245 210 185 3 26 8-φ18
150 6 480 280 240 210 3 28 8-φ23
200 8 495 335 295 265 3 30 12-φ23
250 10 622 405 355 320 3 32 12-φ25
300 12 698 460 410 375 4 34 12-φ25
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 22 8-φ18
80 3 310 195 160 135 3 22 8-φ18
100 4 350 230 190 160 3 24 8-φ23
125 5 400 270 220 188 3 28 8-φ25
150 6 480 300 250 218 3 30 8-φ25
