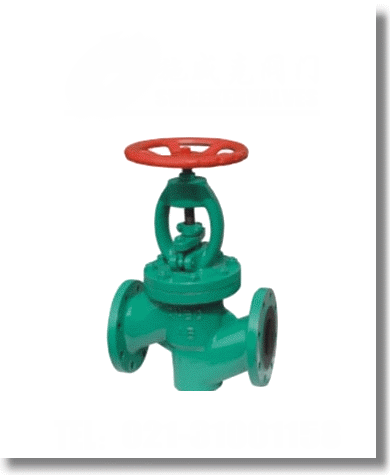

直通式衬胶截止阀
发布人：http://www.ansifm.com 发布时间：2013-09-27 16:32 已被浏览 53 次
产品名称：直通式衬胶截止阀产品型号： J41F46产品口径： DN15-350产品压力： 1.6MPa-2.5MPa产品材质： 铸钢、碳钢、WCB、不锈钢产品简介： 您是不是在找"直通式衬胶截止阀"标准,尺寸,作用,原理吗?这里有我们为您精选的直通式衬胶截止阀型号、直通式衬胶截止阀规格、直通式衬胶截止阀结构图、直通式衬胶截止阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【直通式衬胶截止阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 截止阀:http://www.ansifm.com/jiezhifa/联系电话： 021-31265668 13661441718
直通式衬胶截止阀产品详情
直通式衬胶截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
要零部件材料表
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB
主要外形和连接尺寸
公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18
125 5 400 245 210 185 3 24 8-φ18
150 6 480 280 240 210 3 24 8-φ23
200 8 495 335 295 265 3 26 8-φ23
250 10 622 390 350 320 3 28 12-φ23
300 12 698 440 400 368 4 28 12-φ23
350 14 787 500 460 428 4 30 16-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 20 4-φ18
80 3 310 195 160 135 3 22 8-φ18
100 4 350 215 180 155 3 24 8-φ18
125 5 400 245 210 185 3 26 8-φ18
150 6 480 280 240 210 3 28 8-φ23
200 8 495 335 295 265 3 30 12-φ23
250 10 622 405 355 320 3 32 12-φ25
300 12 698 460 410 375 4 34 12-φ25
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 22 8-φ18
80 3 310 195 160 135 3 22 8-φ18
100 4 350 230 190 160 3 24 8-φ23
125 5 400 270 220 188 3 28 8-φ25
150 6 480 300 250 218 3 30 8-φ25
