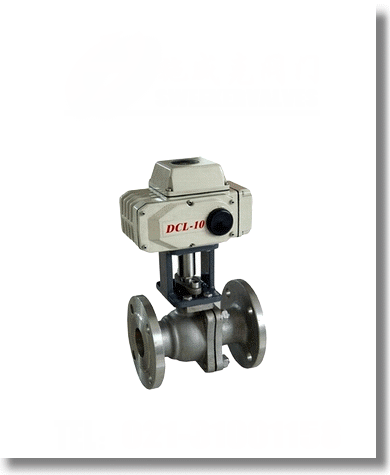

智能电动球阀

智能电动球阀

发布人：http://www.ansifm.com 发布时间：2013-09-27 15:45 已被浏览 141 次

产品名称：智能电动球阀产品型号： ZDJR产品口径： DN15-300产品压力： 1.6MPa-6.4MPa产品材质： 铸铁、铸钢、不锈钢产品简介： 您是不是在找"智能电动球阀"标准,尺寸,作用,原理吗?这里有我们为您精选的智能电动球阀型号、智能电动球阀规格、智能电动球阀结构图、智能电动球阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【智能电动球阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 联系电话： 021-31265668 13661441718

智能电动球阀产品详情

智能电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
ZDJR智能电动O型调节球阀阀体
形式：角型单座铸造阀
公称通径：20-300mm
公称形式：PN1.6 4.0 6.4Mpa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
ZDJR智能电动O型调节球阀阀内组件
阀芯形式： O型阀芯
流量特性： 快开型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封。

ZDJR智能电动O型调节球阀具有理想流量特性表

公称通径（DN）   不同开度角下的Kv值

温度   10o   20o   30o   40o   50o   60o   70o   80o   90o

50   2   4   9   17   32   60   97   151   215

80   6   11   22   44   83   155   250   389   550

100   9   18   35   71   133   248   398   620   890

150   20   40   8/0   160   300   560   900   1400   2000

200   36   72   143   286   737   1002   1611   2506   3580

250   57   113   226   453   848   1582   2543   3955   5650

300   81   163   325   651   1220   2278   3661   5695   8100

ZDJR智能电动O型调节球阀执行机构

类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

ZDJR智能电动O型调节球阀规格参数

公称通径DN   15   20   25   32   40   50   65   80   100   125   150   200   250   300

流量系数（Kv）   20   38   72   110   170   215   380   550   890   1400   2000   3580   5650   8100

可调动作范围   0-90o

允许压差△P   小于公称压力(1.6MPa)

泄漏量Q   按AP1598标准测试 无泄漏

环境温度℃   -20~60℃

基本误差   ±2.5%

回差   ±2.5%

死区   1%

可调范围   250：1   350：1

配用执行机构   PSQ101, 381RSA-05DTR-05   DTR-10 PSQ201, DTR-20381RSC-30   DTR-40381RSC-50   PSQ701DTR-60

ZDJR智能电动O型调节球阀外形尺寸

公称通径DN   L   D   H   L1   D1   b   Z-Ød   H1   L2

压力   1.6/2.5/4.0   1.6/2.5/4.0         1.6/2.5/4.0   1.6/2.5/4.0   1.6/2.5/4.0

15   130/130/130   95   275   157   65   14/16/16   4-14   48   208

20   140/140/140   105   280   157   75   14/16/16   4-14   53   208

25   150/150/150   115   287   157   85   14/16/16   4-14   58   208

32   165/165/180   135   384   208   100   16/18/18   4-18   68   208

40   180/180/200   145   312   208   110   16/18/18   4-18   73   208

50   200/200/220   160   325   208   125   16/20/20   4-18   80   208

65   220/220/250   180   335   256   145   18/22/22   4-18/8-18/8-18   90   256

80   250/250/280   195   365   256   160   20/22/22   8-18   98   256

100   280/280/320   215/230/230   400   256   180/190/190   20/24/24   8-18/8-23/8-23   120   256

125   320/320/400   245/270/270   420   256   210/220/220   24/28/30   8-23/8-25/8-25   140   256

150   360/360/400   280/300/300   440   256   240/250/250   24/28/30   8-23/8-25/8-25   167   256

200   400/400/550   335/360/375   470   256   295/310/320   26/34/38   12-23/12-25/12-30   210   256

250   630 750   405 470   545   380

300   750 870   460 530   580   380
