柱塞截止阀
发布人：http://www.ansifm.com 发布时间：2013-09-27 19:14 已被浏览 56 次
产品名称：柱塞截止阀产品型号： UJ41H产品口径： DN15-250产品压力： 1.6MPa-10.0MPa产品材质： 铸铁、铸钢、不锈钢产品简介： 您是不是在找"柱塞截止阀"标准,尺寸,作用,原理吗?这里有我们为您精选的柱塞截止阀型号、柱塞截止阀规格、柱塞截止阀结构图、柱塞截止阀特点等, 尽我们所能满足您所需求的产品!您正在浏览:【柱塞截止阀】 我的用心,你的放心,诚信服务,质争八方,有了前泽阀门,流体控制尽在掌握之中... 柱塞阀:http://www.ansifm.com/zhusaifa/联系电话： 021-31265668 13661441718
柱塞截止阀产品详情

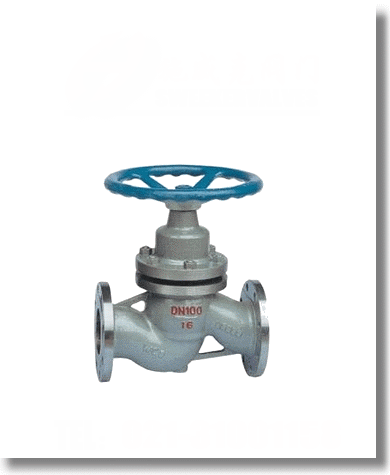

柱塞截止阀是由阀体、阀盖、阀杆，柱塞，导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性，杜绝了内泄漏。由于密封环采用回弹性强，耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新产品。
结构规范
PN1.6-4.0PN6.40.0 DN15-250DN1500 PN1.6-4.0PN6.40.0 DN>250DN>200
柱塞截止阀 平衡式柱塞截止阀
性能范围
阀体材料 适用温度 适用介质 压力范围
铸钢 <425℃ 水、蒸汽、石油产品 PN1.6～1.6MPa
不锈钢 <300℃ 硝酸、醋酸 通径范围
含钼不锈钢 < 300℃ 氢、氧、尿素等 DN15～300mm
蒙乃尔 < 300℃ 氢氟酸等
外形及连接尺寸
1.6Mpa UJ41H6C UJ41W6C/P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形尺寸及连接尺寸（mm） L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 185 210 265 320 375 435 485
b 14 14 14 16 16 16 18 20 20 22 24 26 30 30 34 36
Z-d 44 44 44 48 48 48 88 88 88 88 8-23 12-23 12-25 12-25 16-25 16-30
H 133 170 178 195 230 250 272 300 312 365 400 460 940 985 1100 1395
重量 ? 3.5 4.5 6 8 11 15 21 32 44 62 85 148 260 340 552 752
外形及连接尺寸
2.5Mpa UJ41H-25C UJ41W-25C/P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形尺寸及连接尺寸（mm） L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 405
b 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
Z-d 44 44 44 48 48 48 88 88 88 88 12-23 8-25 12-30 16-30 16-34 16-34
H 133 170 178 195 230 250 272 300 312 365 410 470 940 1000 1140 1400
重量 ? 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280 360 580 800
外形及连接尺寸
4.0Mpa UJ41H-40C UJ41W-40P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
主要外形尺寸及连接尺寸（mm） L 130 150 160 180 200 230 290 310 350 400 480 600 650 698 787 914
D 95 105 115 135 145 160 180 195 230 270 300 375 445 510 570 655
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450 515 585
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 408 465 535
b 16 16 16 18 18 20 22 22 24 28 30 38 42 46 52 58
Z-?d 44 44 48 48 48 48 88 88 8-23 8-25 8-25 12-30 12-34 16-34 16-34 16-41
H 133 170 178 195 230 250 272 300 312 365 410 580 940 1000 1140 1400
重量 ? 3.5 4.5 6 8 11 16 22 32 48 75 120 185 320 480 700 930
外形及连接尺寸
6.4Mpa U41H-64C UJ41H-64P/R
公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
主要外形尺寸及连接尺寸（mm） L 170 190 210 230 260 300 340 380 430 500 550 650 775 900
D 105 130 145 150 165 175 200 210 250 295 340 405 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D2 55 68 78 82 95 105 130 140 168 202 240 300 352 412
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
b 18 20 22 24 24 26 28 30 32 36 38 44 48 54
Z-d 44 48 44 4-23 4-23 8-23 8-23 8-25 8-30 8-34 8-34 12-34 12-41 16-41
H 150 165 185 200 235 260 285 320 340 400 450 500 980 1000
重量 ? 6 8 9 14 22 30 40 70 98 150 260 400 520 680
