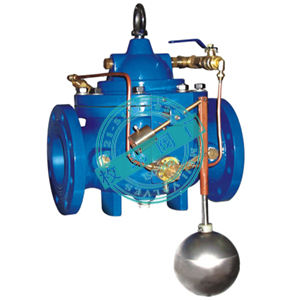

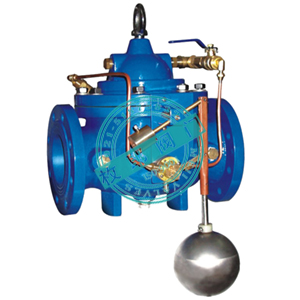

W100D铸铁碳钢定水位阀货到付款

名 称：定水位阀
型 号：W100D
口 径：40-600
压 力：1.0-2.5Mpa
材 质：铸钢、铸铁
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见：http://www.famen163.com/productintro/3656.htm

W100D铸铁碳钢定水位阀部件材质：

阀体   灰铸铁/球墨铸铁/铸钢/不锈钢   阀盖   灰铸铁/球墨铸铁/铸钢/不锈钢

弹簧   弹簧钢/不锈钢   阀杆   2Cr13

膜片   尼龙强化橡胶/三元乙丙尼龙强化橡胶   阀座   铜合金/不锈钢

阀盘   灰铸铁/球墨铸铁/铸钢/不锈钢/铜   膜片压板   灰铸铁/球墨铸铁/铸钢/不锈钢

O型密封圈   橡胶/三元乙丙橡胶   O型圈压板   灰铸铁/球墨铸铁/铸钢/不锈钢

W100D铸铁碳钢定水位阀技术参数：

公称通径   DN40-DN600

公称压力   1.0Mpa   1.6Mpa   2.5Mpa

适用温度   0℃~80℃

壳体试验压力   1.5Mpa   2.4Mpa   3.75Mpa

密封试验压力   1.1Mpa   1.76Mpa   2.75Mpa

最低动作压力   P1≥0.07MPa

结构长度标准   Q/BYL-2002

法兰长度标准   GB/T 17241.6

试验压力标准   GB/T 13927；AP1598

W100D铸铁碳钢定水位阀外形尺寸：

DN   L   A1   A   H1   H   F

40   200   265   210   225   85   170

50   203   265   210   225   85   170

65   213   310   215   230   90   180

80   241   350   245   245   105   210

100   272   460   305   285   138   275

125   300   520   365   295   155   310

W100D铸铁碳钢定水位阀性能特点：
