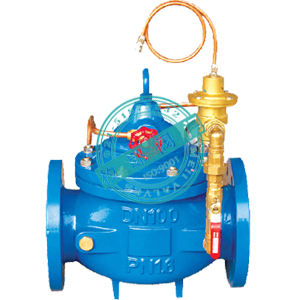

LH45X铸铁碳钢限流止回阀

名 称：限流止回阀
型 号：LH45X
口 径：40-600
压 力：1.0-2.5Mpa
材 质：铸钢、铸铁
厂 家：上海枚耶阀门有限公司
电 话：021-51875832/18019239053
Q Q : 2058989009
参 数：详见：http://www.famen163.com/productintro/3668.htm

LH45X铸铁碳钢限流止回阀部件材质：

阀体   灰铸铁/球墨铸铁/铸钢/不锈钢   阀盖   灰铸铁/球墨铸铁/铸钢/不锈钢

弹簧   弹簧钢/不锈钢   阀杆   2Cr13

膜片   尼龙强化橡胶/三元乙丙尼龙强化橡胶   阀座   铜合金/不锈钢

阀盘   灰铸铁/球墨铸铁/铸钢/不锈钢/铜   膜片压板   灰铸铁/球墨铸铁/铸钢/不锈钢

O型密封圈   橡胶/三元乙丙橡胶   O型圈压板   灰铸铁/球墨铸铁/铸钢/不锈钢

LH45X铸铁碳钢限流止回阀技术参数：

公称通径   DN40-DN600

公称压力   1.0Mpa   1.6Mpa   2.5Mpa

适用温度   0℃~80℃

壳体试验压力   1.5Mpa   2.4Mpa   3.75Mpa

密封试验压力   1.1Mpa   1.76Mpa   2.75Mpa

最低动作压力   P1≥0.07MPa

结构长度标准   Q/BYL-2002

法兰长度标准   GB/T 17241.6

试验压力标准   GB/T 13927；AP1598

LH45X铸铁碳钢限流止回阀外形尺寸：

DN   40   50   65   80   100   125   150   200   250   300   350   400   450   500   600

L   200   203   216   241   270   292   330   400   480   550   622   685   750   811   935

H   225   225   270   289   375   420   450   722   769   906   1480   1027   1027   1110   1286

H1   137   137   145   178   232   286   318   413   502   600   638   677   677   750   850

更多水力控制阀产品请点击：http://www.famen163.com/bigclasspage/823bigclass.htm

LH45X铸铁碳钢限流止回阀性能特点：

   ①阀体采用全通道、流线型设计，流体阻力小，流量大；
   ②体盖、活塞缸连接处由密封垫和密封环双重密封，无外漏；
   ③阀体、活塞缸、活塞双重导向，动作平稳、可靠；
   ④全不锈钢活塞缸、整体铸造活塞、NBR密封环，完美组合大延长使用；
   ⑤引进国外先进技术的可拆卸阀座，结构巧妙、构思新颖、方便维修更换；
   ⑥带导流孔的活塞缸，适当增加阻尼，使得活塞运动更趋于平稳。
