涂层杯突试验仪哪里买

涂层杯突试验仪如有电池，长期不使用，请将电池拆下，以免电子元件损坏。涂层杯突试验仪如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。推荐产品 斯托默粘度计 http://www.instrument.com.cn/netshow/SH103174/C194494.htm

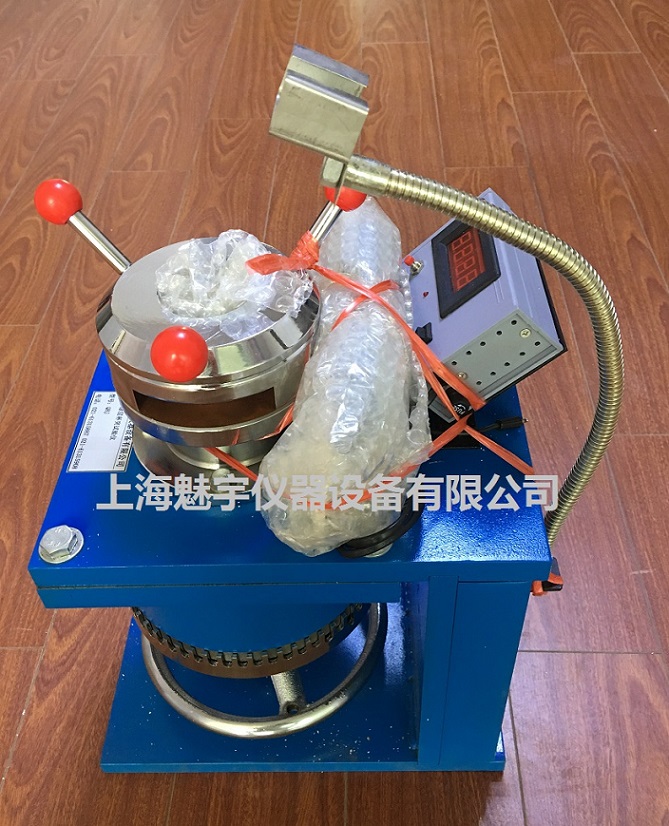

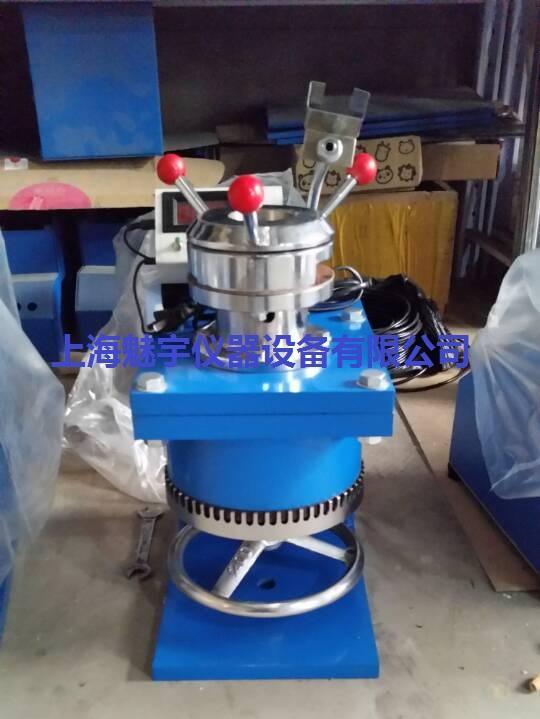

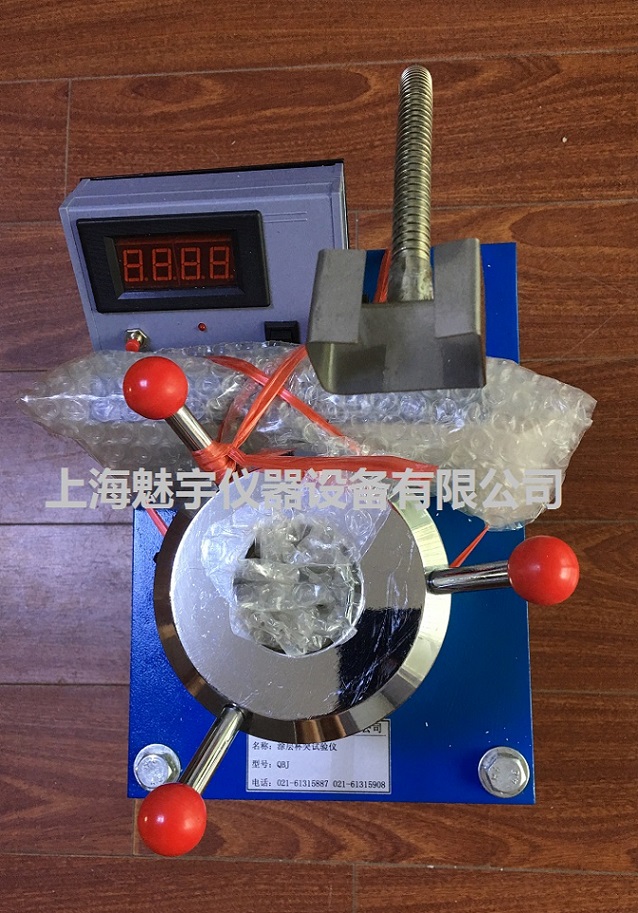

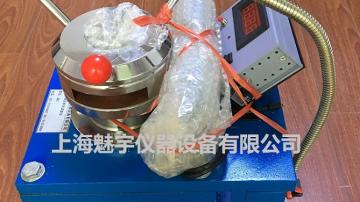

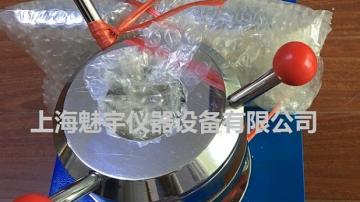

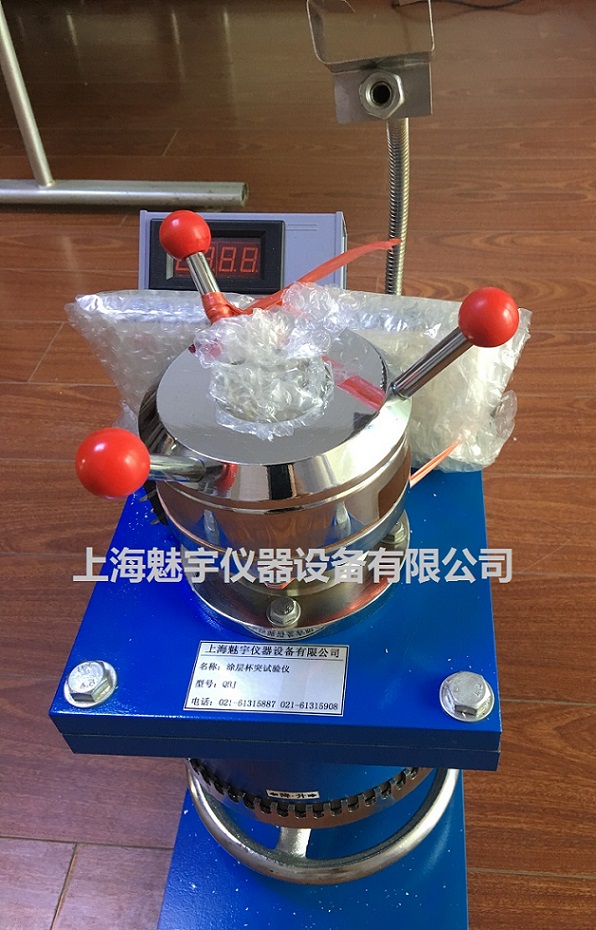

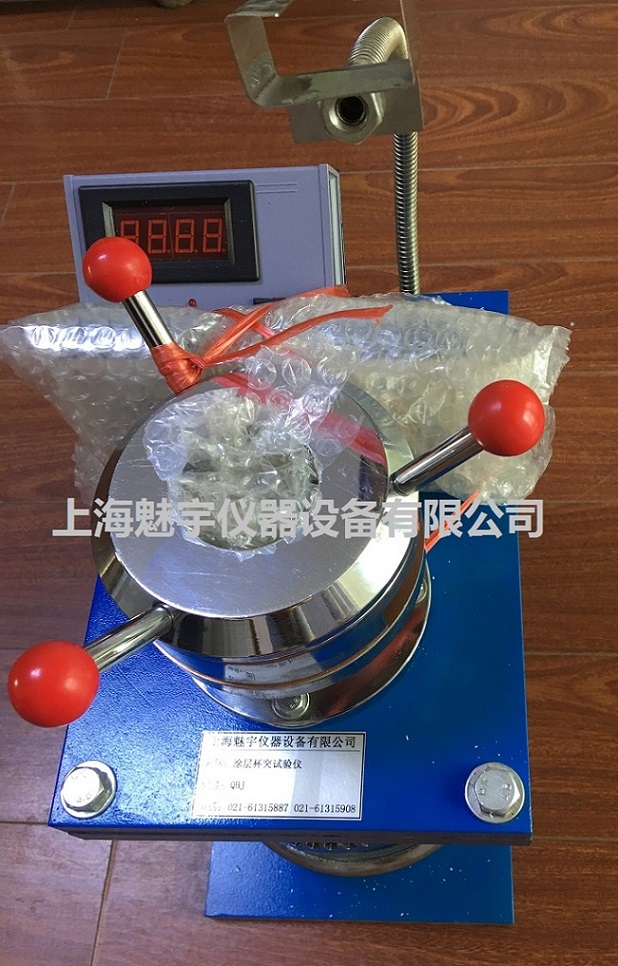

QBJ涂层杯突试验仪适用范围：

该仪器依据国际标准ISO1520和国家标准GB/T9753-88设计的QBJ型杯突试验仪，适用于评价色漆，清漆及有关产品的涂层（单层或配套体系涂层）在标准条件下使之逐渐变形后，其抗开裂或抗与金属底材分离的性能。可按规定的压陷深度进行试验，评定涂层通过或不通过。也可逐渐增加压陷深度，以测定涂层刚出现开裂或开始脱离底材的zui小深度。

结构与原理：

主要有压膜部件、变速部件、机座部件和压陷值数字显示部件等四部分组成。

仪器采用手动加载，星形轮系变速，采用传感器测量，自动试验，数字显示压陷深度值。

技术指标：

◆试板规格：70mm×70mm×0.03mm-1.25mm

◆压陷直径：20mm

◆压陷zui大限度：10mm

◆压陷精度：0.05mm

◆数显分度值：0.01mm

◆冲头zui大行程：14mm

试验程序及使用方法：

◆试板要求

（1）试板材质应是磨光钢板，并符合GB9271要求，试板应平整没有变形。

（2）试板按标准规定，取样、涂布、干燥和测厚。

（3）试板应在温度为23±2℃，相对湿度为（50±5）﹪环境条件下进行。

◆使用方法:（测定涂层是否通过规定深度的程序）

（1）单面试板的试验：

 首先按复位键复位，将拨子开关向上拨到自动调零位置。将试验机手轮朝下降方向（顺时针）旋到底，松动试验仪上部试板压紧装置，将单面涂层试板金属面朝下，涂层面朝上，从右向左插入试验仪上部的夹缝中，并使冲头对准该试片的中心轴线，紧固压紧装置，（逆时针）转动手轮冲头碰到试板金属面，显示器自动显示零点，将拨子开关向下拨到试验位置，再继续以0.2±0.1mm/S（即5秒一圈）的速度朝上升方向转动手轮，显示器即显示出压陷深度。进行中不可逆转，否则读书不准。

（2）双面试板的试验：

 首先按复位键复位，将拨子开关向上拨到调零位置。将试验仪首轮朝下降方向（顺时针）旋到底，松动试验仪上部试板压紧装置，把随机的调零钢板从右向左插入试验机上部的夹缝中，紧固压紧装置，以上升方向（逆时针）缓慢转动手轮，当显示器显示为零时，停止转动手轮。松开压紧装置，取出调零钢板，换上双面涂层试板，紧固压紧装置，将拨子开关向下拨到试验位置，以0.2±0.1 mm /S的速度向上升方向转动手轮，显示器即显示出压陷深度。

（3）以校正过的视力或10倍放大镜，检查试板上的涂层是否开裂或从底材上分离。

（4）上述程序应在两块单独试板上进行。若结果不同，应补充试验，至两块试板结果一致，若底材出现裂纹，则该试验结果无效。

◆测定引起破坏的zui小程度

   按照2规定的程序进行。当涂层表面*次出现开裂或涂层从底材上分离时，使冲头停止移动，测量冲头此时的移动深度。即冲头从零位所移动的距离（精确到0.1mm）

上述试验需用新试板重复进行，以验证其结果，直至结果一致。

注意事项：

◆仪器每次使用前必须校零，且校零后不得转动仪器下部的加载手轮。

◆若使用10倍放大镜观察试验，其结果应注明。

维护与保管：

◆仪器必须始终保持清洁状态，使用结束后，应将仪器擦拭干净，用仪器罩罩好，放在干燥处。

◆钢球应经常保持干净，并注油存放。
