漆膜圆柱弯曲试验仪哪里买

漆膜圆柱弯曲试验仪如有电池，长期不使用，请将电池拆下，以免电子元件损坏。漆膜圆柱弯曲试验仪如有活动部份请加润滑油，以保传动灵敏。（润滑油采黄油加入少许机油混合即可）。我公司以雄厚的技术底蕴在强化自主开发的同时，积极采用国内外先进技术标准，寻求推进与大专院校，科研单位的协作互补，以实现新产品开发的高起步，加速产品升级换代。公司销售漆膜附着力试验仪、漆膜划格器、铅笔硬度计、漆膜测厚仪等。推荐产品 湿膜制备器 http://www.instrument.com.cn/netshow/C194680.htm

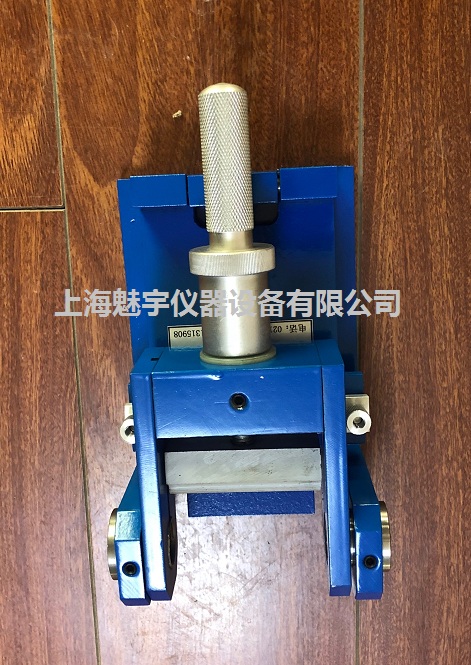

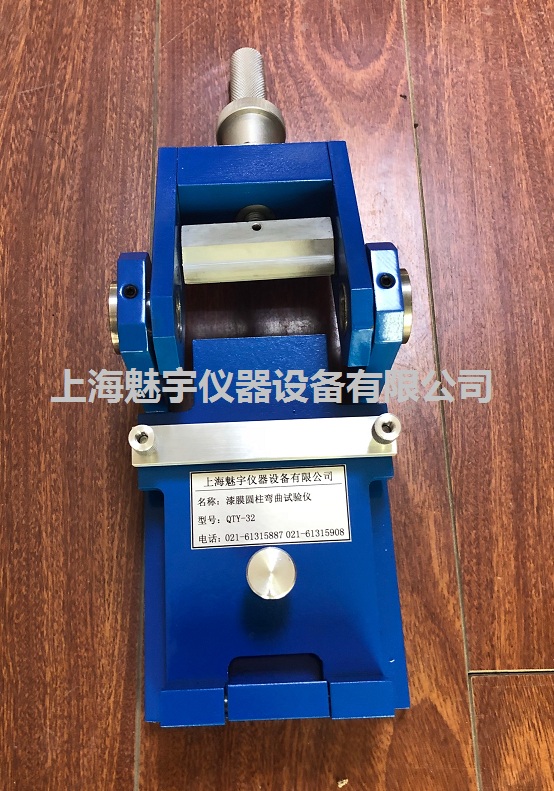

QTY-32漆膜圆柱弯曲试验仪使用与操作：

■按产品标准要求取样、涂布、干燥并测厚。

■将QTY—32型漆膜弯曲试验器安放在靠及实验工作台边缘处，以使调节把手能自如操作并插入样板。

■按产品要求选择一个合适的轴棒。插入试验器基座与轴棒空中，并用手动锁母紧固。

■转动调节手轮降低托板，将样板的涂膜面向下插入轴棒与调节把手之间，并在托板之上用紧固螺钉与压条将样板压紧。

■转动调节手轮抬起托板使样板贴紧轴棒。

■放低调节把手至zui低位置，调节把手上的压紧轴的旋钮，使压紧轴贴紧样板。

■抬起调节把手，在1----2S内平稳而不是突然地抬起180°，此时轴上的样板也弯曲180°。

■转动调节手轮，放低托板，使弯曲样板离开轴棒而取出。

■样板检测：

弯曲后，不将样板从仪器上取出，立即检查样板，按产品标准要求用正常视力或用10倍放大镜检查涂层是否开裂或从底板上剥离（不计离板边小于10mm涂层），但需注明使用放大镜。以便于正常视力结果造成误会。

■认定首先引起破坏的轴直径的操作程序

  依据上述操作，以此（从大到小）实验较小直径的轴直至涂膜开裂或从底板上剥离，再将在一块新的样板上同样的轴径重复操作，证明这个结果后，记录zui先使涂膜开裂或剥离的轴径。如果zui小直径的轴也不使涂膜破坏，则记录该涂膜在zui小直径的轴上，弯曲时亦无破坏。

■试验环境条件

为使结果判定正确，试验应在23±2°C的温度和50±5%相对温度下进行。

使用范围：

主要使用与测定色漆和清漆的涂膜柔韧性，是衡量涂料性能的主要指标之一，对于涂料品种的选择。应有很大的参考价值。

是评价色漆、清漆和有关产品的涂层在标准条件下绕园柱轴弯曲时的抗开裂或从金属板上剥离的性能的专用仪器，符合GB6742国家标准。

结构原理及技术参数：

■工作原理

弯曲半径不同涂膜对底材的延展性能亦不同，涂膜依据在不同弯曲半径上或剥离情况，而判定涂膜柔韧性的好坏。

■主要参数

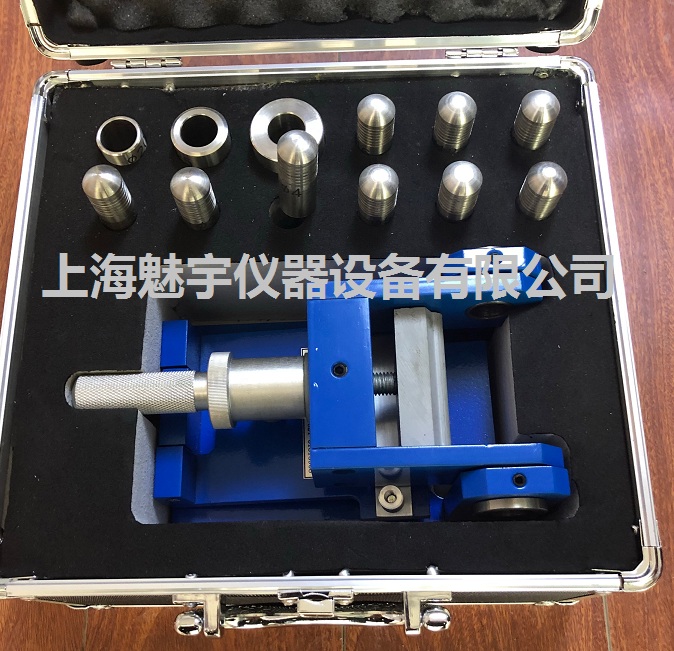

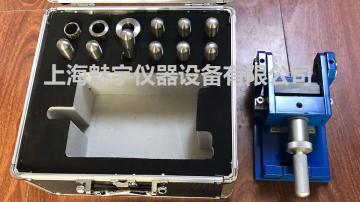

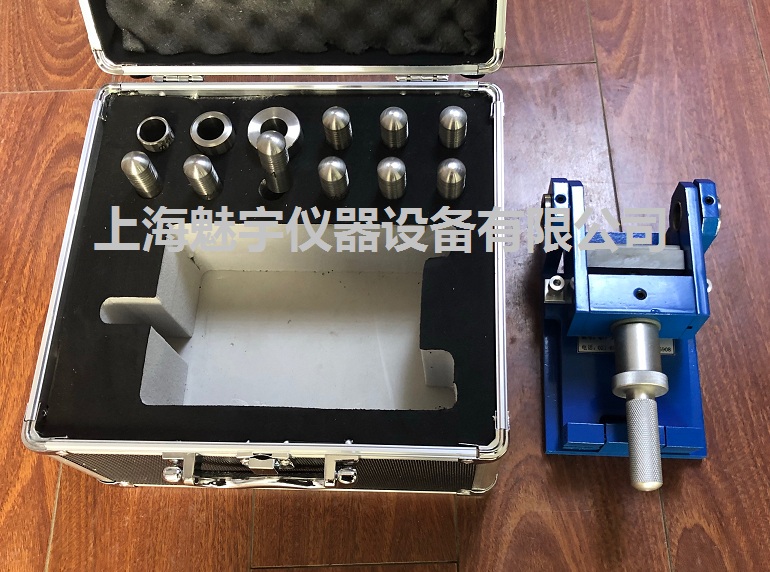

试验器轴的直径分别为2、3、4、5、6、8、10、12、14、18、20、25、和32、mm

转轴柄调整数量大于17mm，与试棒贴紧时如许缝隙为0.1mm

本仪器适用于1.0mm 以下厚度的样板。

使用时注意事项：

■为了防止在弯曲操作时破坏涂层，在样板的涂膜面上可衬附一张薄纸后，再插入托板和调节把手之间作试验。

■若使用10倍放大镜观察之试验结果应注明。

■使用zui小的直径的轴棒也不发生开裂或剥离，在这种情况下，也应注明这个轴棒的直径。

■样板若是铝板其长边应平行于压延方向。

■长期不使用时，应将所有轴棒涂上无水凡士林。
